flame detector 이해
The detector should be mounted at a height that allows a 30° downward angle with the top of the tallest structure to be monitored, covered by Field of View of the detector.
화염은 fuel source에 따라 적외선(IR), 가시광선 및 자외선(UV) 파장으로 전자기 방사선을 방출하며, 일부 화염은 사람의 눈에 보이지 않기 때문에 광학 기술을 사용하여 화염을 감지한다.
UV/IR 화염 감지기는 UV 광학 센서와 수소 및 탄화수소 연소에서 증기를 감지하도록 설계된 IR 센서를 결합한 것으로, 결합된 UV/IR 화염 감지기를 사용하면 실외에서 사용할 수 있다.
다중 스펙트럼 탄화수소 화염 감지기는 탄화수소 화재로 발생하는 이산화탄소 배출을 감지하지만 수증기는 감지하지 않는다. 이러한 유형의 화염 감지기는 측정 범위가 넓은 연료 및 가스 화재를 감지할 수 있지만 수소 화재는 인식할 수 없다.
flame detector는 잠재적 화재 위험지역을 감지할 수 있도록 적어도 10ft이상의 높이에서 아래 방향 (30도 내지 45도)을 향하도록 하여 설비나 구조물과 같은 간섭을 피하고 화염 감지 범위를 극대화한다. 감지 범위가 넓다면 추가 flame detector를 설치하고 주기적으로 detector window를 청소하여 sensitivity를 유지해야 한다.
화염 감지기는 화재 시 발생하는 빛, 특히 적외선(IR)이나 자외선(UV)을 인지하여 화재를 감지하며 감지기는 이 빛의 특정 파장을 분석하여 화염의 존재를 식별한다.
일부 화염 감지기는 자외선과 적외선 감지기를 모두 사용하여 더 정확하고 신뢰성 있는 화재 감지를 제공한다. 감지된 광신호는 전기 신호로 변환되어 화재 발생 여부를 판단하는 데 사용된다.
적외선 화염 감지기는 주로 가연성 액체 및 가스 화재에 사용되며, 고온 가스에서 방출되는 적외선 파장을 감지하며, 자외선 화염 감지기는 주로 탄화수소 화재 및 고체 화재에 사용되며, 자외선 방사선을 감지한다. 복합 화염 감지기는 자외선과 적외선 감지기를 모두 사용하여 화재 감지 성능을 향상시킨 감지기이다.

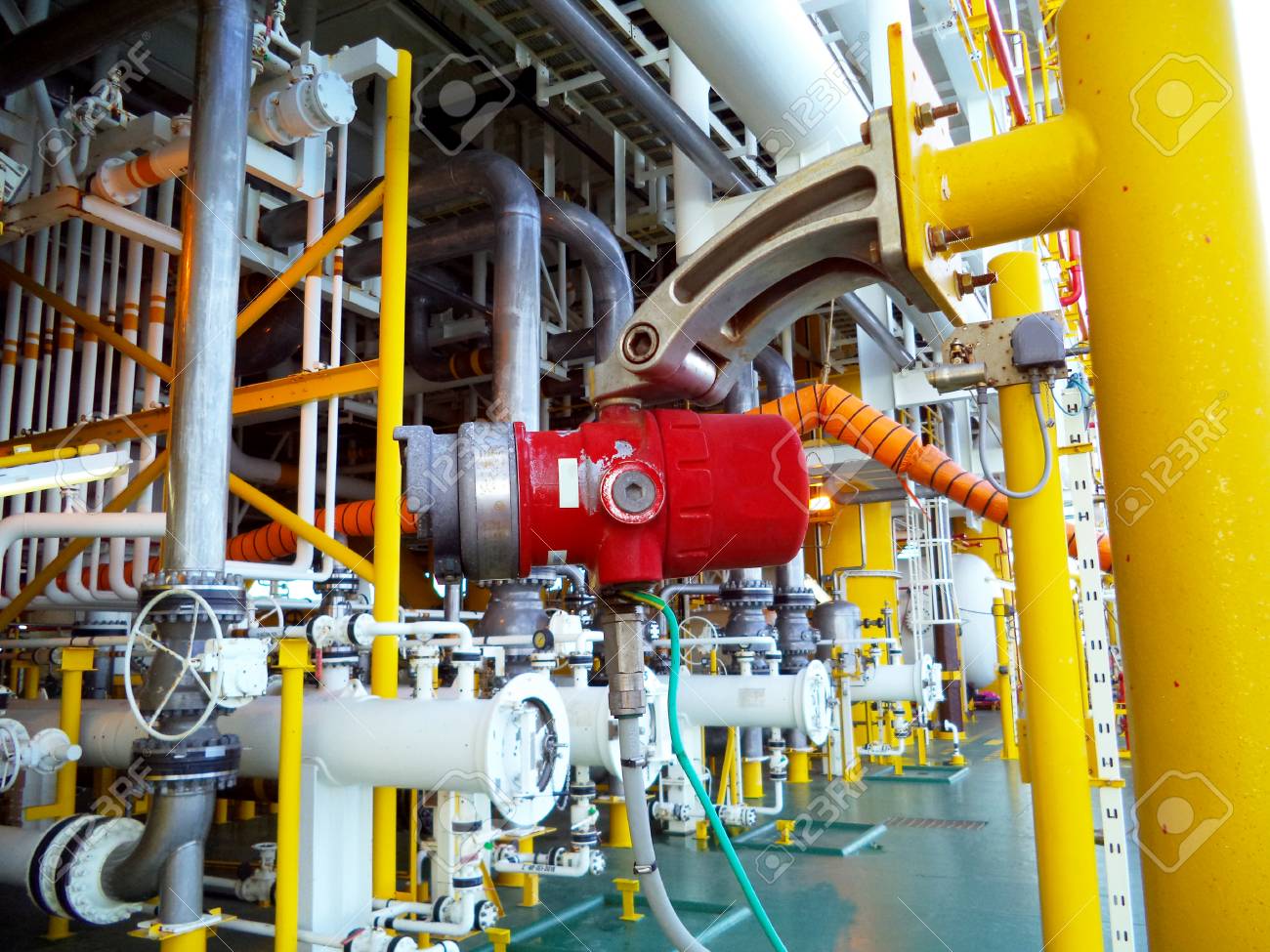

Fire or flame detector UV and IR type installed at hazard area of oil and gas platform for safety
flame detector는 열, 연기 그리고 화재를 감지하고 open fire를 야기할 수 있는 smoke를 인지하여 화염의 존재를 감지할 수 있다. 특히 공기의 온도와 공기의 움직임으로부터 화재를 감지할 수 있다. 이 device의 센서는 화염에 의해 전달되는 복사열을 감지하고 이를 다시 전압으로 전환후 alarm outlet을 보낸다.
UV type의 flame detector는 대부분의 화재로부터 UV를 방출함에 따라 점화원으로부터 UV radiation을 감지하며, UV type의 장점으로는 응답이 빠르고 HC이나 수소, 금속화재에 사용이 가능하다. 단점으로는 용접이나 번개, spark에도 반응한다는 것이다.
IR type flame detector는 뜨거운 가스로부터 방출되는 적외선을 감지하며 이 type은 flame뿐만 아니라 오븐이나 램프로부터의 radiation도 감지함에 따라 오류를 야기할 위험이 크다.
UV-IR flame detector는 UV-IR 2개의 센서가 있으며 각 센서가 개별적으로 작동하며, 오류를 줄여줄 수 있다. 장점으로는 응답시간이 빠르고 오류로부터 자유롭지만 비탄소 화재에는 사용할 수 없고 UV/IR 개별이 아닌 두 가지 radiation을 방출하는 화재만 감지할 수 있다.
