D-56-2016_맹판 설치 및 제거에 관한 기술지침

관련 규격 및 자료

- VALERO 사, Blinding Guideline

- HSE, The safe isolation of plant and equipment, 2006

- KOSHA GUIDE D-54, 화학설비의 압력시험에 관한 기술지침







관련법규, 규칙, 고시

- 산업안전보건기준에 관한 규칙 제257조(덮개 등의 접합부)







목적

설비 유지보수 시 배관 등을 통해 다른 물질이 유입되는 것을 막기 위한 맹판 설치 및 제거에 관한 기술적 사항을 정함을 그 목적으로 한다.







용어의 정의

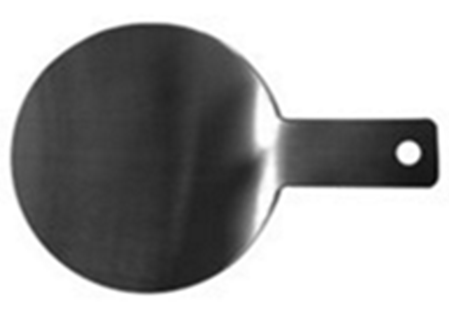

맹판 (Blind)은 유체의 흐름을 완전히 차단하기 위한 배관 요소로서 플랜지 사이, 밸브 또는 화학설비 등의 플랜지 말단에 설치하는 금속판을 말하며, 일반적으로 패들 블라인드 (Paddle blind)라 하며, 압력용 맹판은 맹판에 직접 내부압력이 걸리거나 밸브의 누설로 인해 내부압력이 걸릴 수 있는 경우의 맹판을 말하고, 비압력용 맹판은 유지보수를 위한 치환이 완료된 후 용기 출입 작업을 위해 잔류된 가스의 유입을 차단하기 위해 설치하며, 내부압력이 걸리지 않는 곳에 설치된다.





스펙터클 블라인드 (Spectacle blind)란 맹판의 한 쪽은 구멍이 나 있고 한 쪽은 막혀 있는 상태의 맹판을 말한다. 안경모양의 형태이며 하나의 맹판으로 차단과 개방을 번갈아 수행할 수 있으며, 정기보수 시마다 항상 맹판을 설치하여야 하거나 또는 운전 중 맹판 설치가 필요한 부위에 주로 사용된다.





벤트 블라인드 (Vent blind)란 내부 치환 또는 압력시험 등의 용도에 따라 내부의 유체를 빼낼 수 있는 구멍 (Vent hole)이 설치된 맹판을 말하며, 일명 펭귄 블라인드라고 불린다.





블라인드 플랜지 (Blind flange)란 플랜지의 일종이며, 배관 또는 밸브 등의 개방된 말단을 격리하기 위해 설치하는 맹판을 말한다.





스페이서 (Spacer)란 패들 블라인드에 유체가 흐를 수 있도록 구멍이 있는 형태의 간격 유지용 배관부품을 말한다. 플랜지 사이에 맹판을 설치하려면 맹판 두께만큼 간격을 벌려야 하는데 고압배관 등은 두께를 벌리기가 쉽지 않으므로 미리 스페이서를 설치해 두면 맹판과 스페이서를 서로 교체하면 되므로 맹판을 쉽게 설치할 수 있다.





쇄기 (Wedge)란 맹판을 삽입하기 위해 플랜지 사이의 간격을 벌리기 위해 사용하는 기구를 말한다.























맹판 작업준비



맹판 목록 작성 및 관리

맹판을 설치하기 위해서는 맹판 설치 및 제거 목록을 작성하고 맹판의 설치위치를 P&ID에 표시하여야 한다.





맹판 설치 및 제거 목록에는 공정별로 맹판 목록을 구분하여 작성하고, 공정 또는 시스템 격리, 압력시험, 용기 출입 등의 작업용도별로 구분한다. 맹판 목록에는 맹판번호, 설치 위치, P&ID번호, 배관번호, 배관경, 맹판 설치용도, 맹판 형태, 유체명, 설치 및 제거 순서, 안전보호 장구 필요여부 등이 포함되어야 한다.





작업 전에 현장의 맹판 설치 위치에 꼬리표 (Tag)를 부착하고, 작업성 및 안전성을 고려하여 맹판 설치 위치의 변경 혹은 안전시설의 추가 설치 등의 조치를 취한다.



맹판 설치 위치 및 밸브차단 표시용 꼬리표 (예)





작업준비

화학설비 등에 맹판을 설치할 경우에는 사전에 내부를 치환한 후 내부에 화학물질이 존재하지 않는 것을 확인하고 작업하여야 한다.





플랜지면의 손상 방지를 위해 맹판의 양쪽에 개스킷을 설치하는 것이 원칙이나, 비압력용 맹판인 경우에는 한쪽에만 설치할 수 있다.





맹판 체결용 볼트를 준비하되, 맹판의 두께에 따라 기존 설치된 볼트의 길이가 짧을 수 있으므로 설치된 볼트의 길이와 맹판의 두께를 고려하여 준비한다.







맹판의 준비

맹판의 손잡이는 길이가 10 cm 이상이 적당하며, 손잡이의 형태는 취급하는데 지장이 없으면 상관이 없다. 맹판 손잡이 부분에는 꼬리표를 부착할 수 있는 구멍이 있어야 한다.





압력용 맹판은 사용하는 배관의 규격에 적합한 것을 사용하여야 하며, 호칭압력에 따른 맹판 선정기준 및 맹판 두께별 적용 압력 선정기준을 참조하여 사용한다. 비압력용 맹판은 탄소강 재질을 사용할 경우 최소 4 mm 이상의 두께가 되어야 한다.





규격품의 맹판이 없거나 플랜지 사이의 틈새가 좁아 규격품을 사용할 수 없는 경우에는 별도로 내부압력에 대한 두께 계산을 해서 선정하여야 한다. 설치되는 맹판이 운전중인 공정에 직접 영향을 받는 경우에는 해당 배관규격 및 재질과 동등 이상이어야 한다.







맹판 설치작업



일반사항

밸브는 누설될 수 있기 때문에 밸브에 의해 화학물질을 완전히 차단하는 것은 곤란하다. 설비의 유지보수를 위해 설비내부에 출입하여 청소, 검사, 보수 및 시험 등을 할 경우에는 다른 화학설비 및 부속설비와 연결된 부분에는 맹판 설치, 배관 분리 등을 통하여 격리하여야 한다.





치환 또는 세척되지 않은 설비 또는 배관 등에 맹판을 설치할 경우에는 관련된 모든 근로자들 (운전부서, 작업부서, 안전부서, 협력회사 관리감독자 및 작업자 등)이 참여하여 작업위험성 평가를 수행한 후 작업에 필요한 안전보호장구 착용 및 작업 위험성평가 조치사항을 모두 조치한 후 맹판 설치작업을 수행하여야 한다. 맹판의 손잡이 부분에는 크기(설치배관의 호칭경), 플랜지 호칭압력 (Rating) 및 두께가 표시되어야 한다.







맹판 설치 시 주의사항

작업 전에 반드시 운전중인 공정 또는 시스템 격리용 차단밸브의 닫힘 상태, 차단밸브와 맹판 설치지점 사이의 내부 유체 제거여부 및 압력 제거를 한 후 맹판을 설치하고, 차단밸브에는 밸브 차단용 꼬리표를 부착한다. 인화성물질이 존재하는 부위에 맹판을 설치할 때에는 반드시 스파크가 발생되지 않는 공구 또는 도구를 사용하여야 한다.





고소지역에 맹판을 설치할 때에는 안전한 작업발판을 설치하고 안전난간대를 설치하는 등의 추락방지조치를 하고, 공구 등이 떨어지지 않도록 발끝막이판을 설치하는 등의 조치하여야 한다.







맹판 설치의 기본원칙

작업구간의 가장 근접한 위치에 맹판을 설치한다. 용기의 경우에는 용기의 노즐 플랜지에 설치하는 것을 원칙으로 한다.

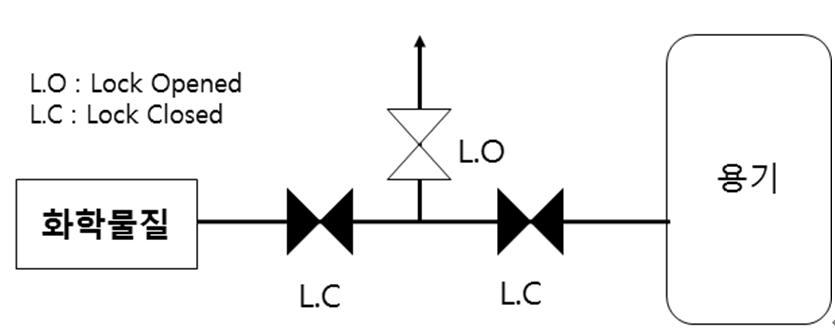

밸브에 의한 격리는 격리되지 않은 것으로 간주한다. 다만, 아래와 같이 밸브 2개를 직렬로 차단한 상태로 잠금장치와 꼬리표를 부착하고, 2개 밸브 사이의 벤트밸브를 개방하여 잠금장치와 꼬리표를 부착하는 경우에는 격리된 것으로 볼 수 있다. 이 경우에는 첫 번째 밸브가 누설될 경우에 개방된 밸브를 통해 배출될 수 있다.

블리드 시스템 적용을 통한 배관 격리



용기 등의 유지 보수 시 가동중인 타 공정간 또는 타 시스템간의 연결 배관에는 반드시 압력용 맹판을 설치하여 격리해야 하며, 연결된 배관의 상대편이 운전정지 상태이고 해당 공정 또는 배관에 압력이 걸리지 않거나 또는 압력이 걸리지 않도록 조치한 경우에는 비압력용 맹판을 설치할 수 있다.





용기의 플랜지 노즐에 압력용 맹판을 설치하기 곤란한 경우에는 해당 배관의 적절한 지점에 압력용 맹판을 설치하고, 용기의 노즐 플랜지 또는 그 근방에 비압력용 맹판을 설치할 수 있다. 다만, 압력용 맹판 1개로 적절히 차단할 수 있는 경우에는 별도의 비압력용 맹판을 설치할 필요가 없다.





용기에 맹판을 설치할 때에는 스팀, 질소 등 유틸리티와 다른 화학물질이 유입될 수 있는 배관부터 먼저 맹판을 설치하고, 운전 중인 공정 또는 시스템 격리용 맹판 (압력용 맹판)과 용기의 노즐 플랜지에 설치하는 비압력용 맹판을 모두 설치할 필요가 있는 경우에는 반드시 압력용 맹판을 먼저 설치하고, 비압력용 맹판을 나중에 설치하여야 한다. 반대로 맹판 제거 시에는 반드시 비압력용 맹판을 먼저 제거하고 압력용 맹판은 나중에 제거하여야 한다.





맹판을 설치하거나 제거할 때에는 사전에 관련된 배관의 밸브 차단 또는 개방상태를 도면 및 현장을 확인한 후에 실시하여야 한다.





맹판을 설치한 경우에는 반드시 꼬리표를 부착하여야 하며, 맹판을 설치할 수 없는 경우에는 관련부서가 참여하는 작업 위험성평가를 실시하여 대책을 마련한다.







맹판 설치단계별 관리사항

맹판은 맹판 설치목록의 설치 우선순위에 따라 설치하여야 한다. 맹판이 배관규격에 적합한 크기, 규격 및 재질인지를 다시 확인하여야 한다. 플랜지를 분리하기 전에 배관 등의 내부가 완전하게 치환되었는지 확인하여야 한다.





작업수행부서는 플랜지를 분리한 후에 배관내부의 이물질 유입, 플랜지면 손상 상태, 볼트·너트의 부식 또는 고착상태를 확인하고 조치하여야 한다. 쐐기(Wedge)를 사용하여 플랜지를 분리할 때는 쐐기의 이탈이나 무리한 하중으로 인한 플랜지면의 손상이 생기지 않도록 고려하여야 한다.







맹판의 설치

플랜지면 사이의 간격을 적절히 벌린 후에 개스킷, 맹판 순으로 삽입한 뒤에 위치를 조절하여 볼트·너트를 체결한다. 볼트·너트의 체결상태 및 플랜지 사이의 간격을 확인한 후에 점검표에서 명시한다.





플랜지 사이의 간격이 부족하여 규격품의 맹판을 삽입할 수 없는 경우에는 다른 지점에 맹판을 설치할 수 있는지 운전부서에 문의하여 결과에 따라 조치한다. 만약 다른 부분에 맹판을 설치하게 되면 맹판 목록을 수정하고, 관련도면을 현장에서 바로 수정하고 서명한다. 만약 다른 지점에 맹판을 설치할 수 없어서 원래 계획된 지점에 맹판을 설치할 경우에는 맹판 두께를 재산정하여 그에 따라 제작된 맹판을 사용한다.





맹판 재선정 및 재제작으로 인해 작업이 중지된 경우 해당 맹판과 관련이 없는 다른 맹판을 설치할 수 있다. 맹판 표시용 꼬리표에 부착일자, 맹판 번호, 용도 등을 기록한 뒤에 맹판에 부착하고 맹판 목록에 설치일자를 기록하고 서명한다.







맹판 목록 및 관련 도면 변경

작업의 변경 또는 추가에 의해 맹판을 추가로 설치하거나 맹판의 위치가 변경되는 경우에는 맹판 목록에 반영 및 P&ID를 수정하여야 한다.







맹판 제거작업

운전중인 공정 및 시스템 사이의 맹판 제거 시에는 관련부서에 통보하여 작업 전에 확인을 받아야 한다. 인화성물질이 존재하는 부위의 맹판을 제거할 때에는 반드시 스파크가 발생되지 않는 공구 또는 도구를 사용하여야 한다. 맹판 제거 시 인화성물질 등이 누출될 우려가 있는 부위의 작업 시에는 소화기 등의 소방시설을 비치한 후 작업하여야 한다.





고소지역의 맹판을 제거할 때에는 안전한 작업발판을 설치하고 안전난간대를 설치하는 등의 추락방지조치를 하고, 공구 등이 떨어지지 않도록 발끝막이판을 설치하는 등의 조치하여야 한다. 가스상 급성 독성물질 또는 질소 등이 존재하여 질식 또는 중독의 우려가 있는 곳의 맹판을 제거할 때에는 공기호흡기 등의 안전보호장구를 착용한 후 작업하여야 한다.







맹판 제거단계별 관리사항

맹판 제거는 맹판 목록상의 설치 우선 순위의 역순으로 제거한다. 해당 맹판의 제거작업 전에 반드시 다른 설비 또는 다른 작업과의 관련 여부를 확인하여야 한다.





내부출입이 가능한 맨홀이 설치된 설비와 연결된 배관에 설치된 맹판을 제거할 때에는 반드시 맨홀 플랜지를 부착하여 출입할 수 없도록 조치한 후에 제거하여야 한다. 만약 불가피하게 맨홀 플랜지를 부착하지 못하는 경우에는 맨홀 입구에 “출입불가” 표지판을 부착한 후 맹판을 제거하여야 한다.





공정 및 시스템 격리용 맹판 제거 작업 전에 반드시 밸브 닫힘상태, 내부유체의 존재여부, 내부온도 및 압력을 확인한 후 맹판을 제거하여야 한다. 맹판 제거 후 플랜지를 다시 체결할 때에는 배관내부의 이물질 존재여부, 플랜지면 손상여부를 확인하고, 플랜지면을 깨끗하게 청소하여야 한다. 배관구경 및 규격(Rating)에 맞고 결함이 없는 신품의 개스킷을 사용하여 플랜지를 조립하고, 플랜지를 다시 체결할 때에는 볼트를 대각선 방향 순서로 균일하게 체결하여야 한다.
