simple distillation column

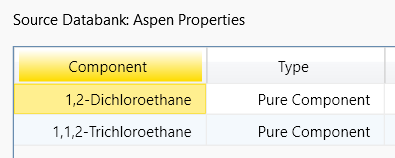

1,2-dichloro ethane과 1,1,2-trichloro ethane의 분리를 위해 아래와 같이 진행하였다. 먼저 component를 지정하고, fluid package는 Peng_Robinson 상태방정식을 define한다.

​

​

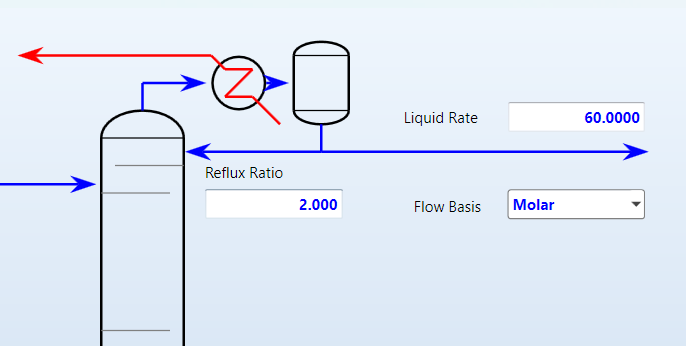

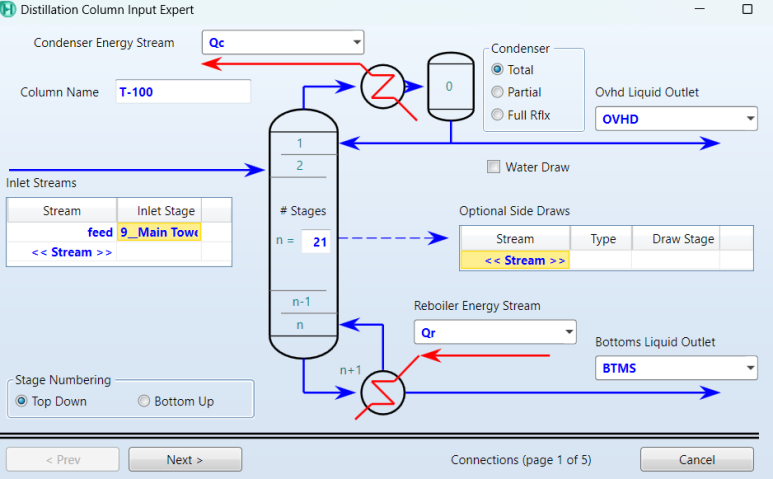

distillation column을 선택하여 아래와 같이 입력한다.

​

​



​

​

아래와 같이 converged되었다.

​

​

이제는 reflux ratio가 아니라 boilup ratio로 spec을 변경하기 위해,

​

​

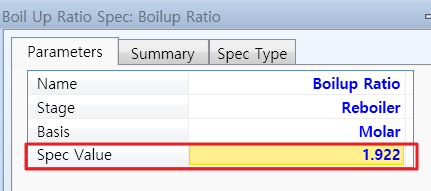

현재 계산값이 1.922이므로 이 값을 spec으로 define한다.



​

​

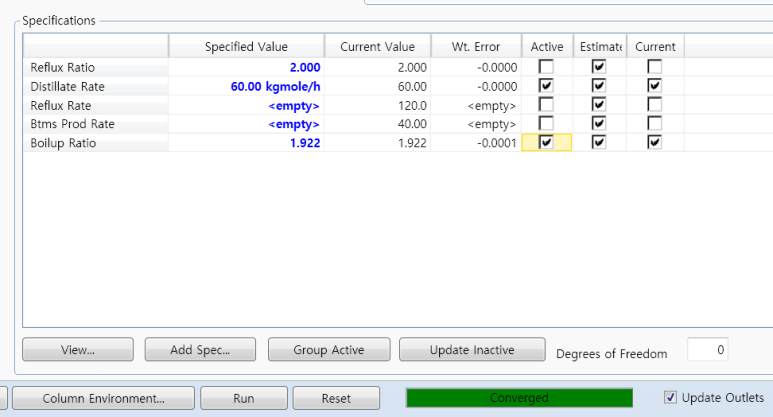

reflux대신 boilup spec을 active로 하여 다시 running을 하면,

​

​

결과적으로 OVHD는 60kgmol/h가 배출되며,

​

​

이때의 top과 bottom의 composition은 아래와 같다.

​

​

flowsheet는 아래와 같다.

​
