SIL level과 HFT (Hardware Fault Tolerance) 이해



Reliablility를 높이기 위해 system이나 component는 redundancy로 설계될 수 있다.

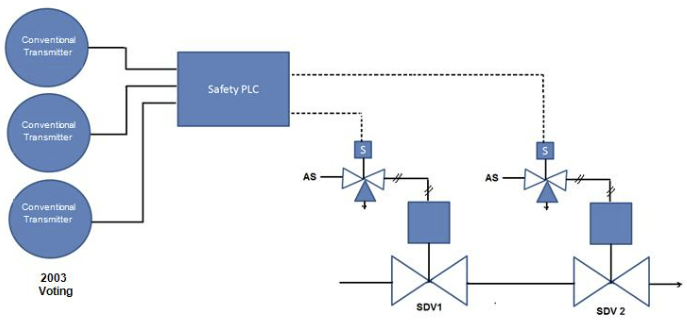

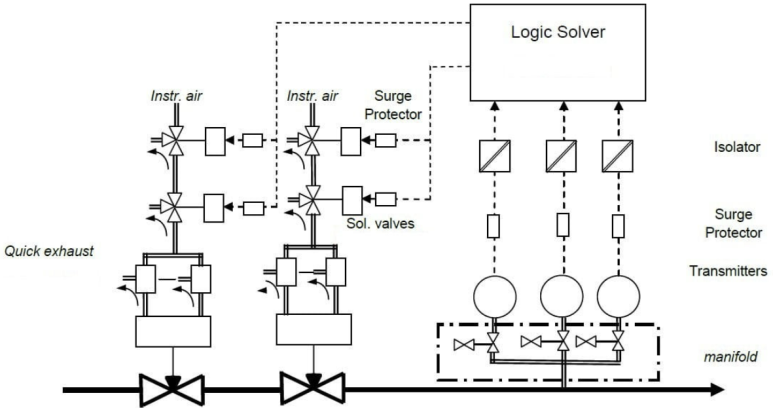

Schematic view of instrumented safeguard (SIS) for SIL verification

​

​

Safety에 대한 fault tolerance

hardware fault tolerance에 대한 level은 IEC 61508, 61511에 정의되어 있으며 SIL 수준이 높을 경우 설계시 hardware fault tolerance (HFT) 역시 높게 요구된다.

​

예를 들어 HFT가 0인 system이나 function의 경우 하나의 dangerous failure에 대해서도 용인하지 않는다. 반면 HFT가 1인 경우 하나의 dangerous failure에 대해서는 용인할 수 있으며 이러한 예로서 dual redundancy 혹은 triple redundancy이다. HFT가 작을수록 복잡도, 설치비, 유지관리비 등도 낮출 수 있다.

​

반면, SIL 수준이 높게 요구되는 SIF일 경우 SIL target을 만족하기 위해 redundancy가 요구될 수도 있다. 그래서 SIL2 SIF의 경우 redundant sensor, logic solverm final element가 요구될 수 있으며, SIL3 SIF에 대해서는 반드시 redundant element가 요구된다. 실무에서 SIL3 SIF는 흔한 경우가 아니므로 HFT가 SIL1과 SIL2 requirement에 대해 충분한지를 check해야 한다.

​

​

Fault tolerance for availability

availability가 높다는 의미는 fault tolerant system이 하나의 hardware failure일지라도 plant가 운전될 수 있도록 유지할 수 있다. availability에 대해 redundancy를 추가할 경우 plant를 shut down없이 운전하면서 test를 할 수 있다.

​

​

​

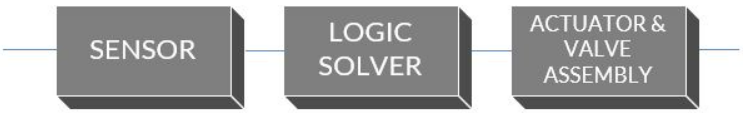

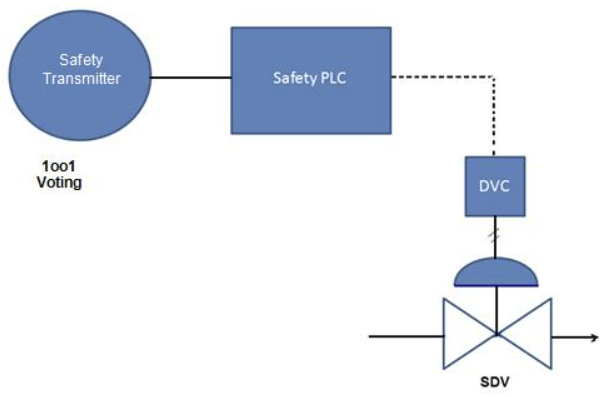

single channel SIF는 하나의 active device가 서로 연결되어 있으며 sensor에서 final element까지 series로 연결되어 있다. 반면 cable이나 terminal block과 같은 non-active component는 설계에 포함되어 있지만 이들은 무작위로 고장나지 않아 표현되지는 않는다. 아래 block diagram level에 3개의 typical active element가 있다.

​

​

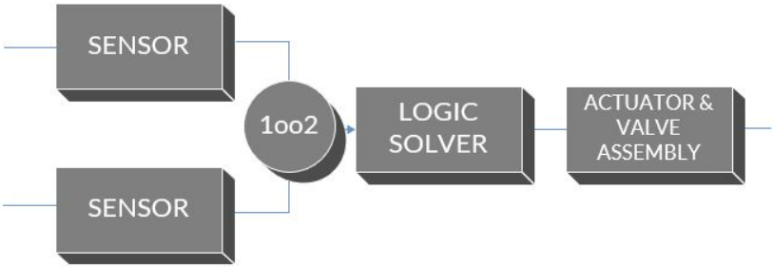

1OO2 voted sensor

동일한 공정 변수를 측정할 때 두번째 sensor를 추가하여 설계의 redundancy를 고려할 수 있다.

예를 들어 1OO2 voting은 하나의 sensor가 fail될 수 있지만 어떠한 하나의 failure는 용인될 수 있게 된다. 하나의 overall system에서 safety목적을 위해 일부분만 redundant일 경우 나머지 non-redundant component는 dominant weak point가 될 것이다.

​

​

​

HFT for valves (final element)

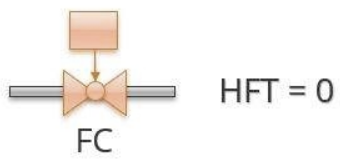

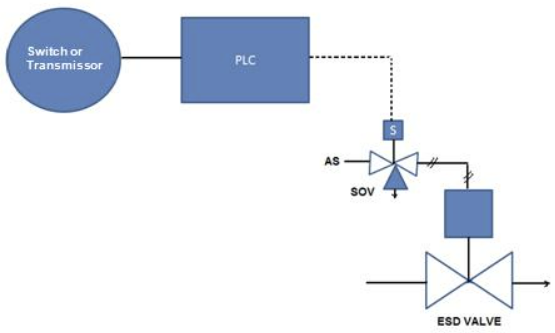

하나의 fail close valve는 actuator나 다른 failure일 경우 비상상황시 이 밸브를 close해야 할 때 기능을 발휘하지 못할 수 있다. HFT 개념에서 이는 fault tolerance가 0이다.

​

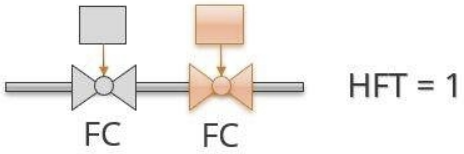

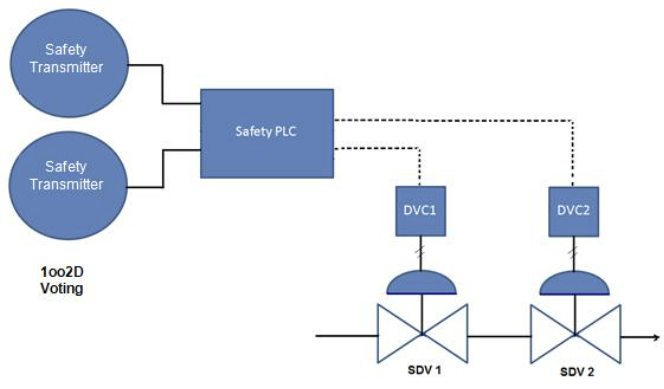

하지만 fail close valve 2개가 series로 설치될 경우 이는 HFT가 1이며 하나가 fail되더라도 다른 하나는 아직 작동이 되도록 남겨져 있기 때문에 fault tolerant하다.

​

​

위 경우 두개의 valve에 동시 영향을 주는 common cause failure는 없다라고 간주한 것으로 실제적으로는 common cause failure도 고려해야 한다.

​

​

​

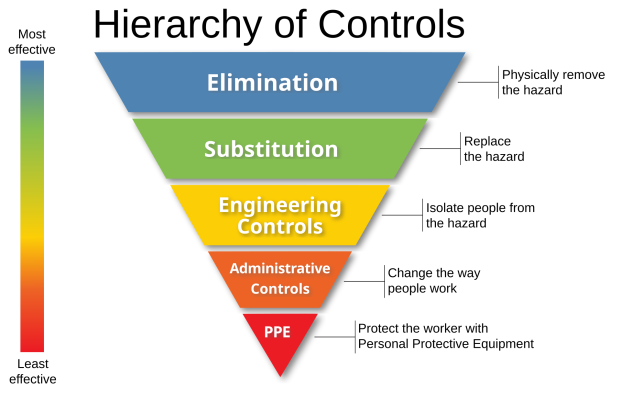

SIS는 아래 그림에서 engineering control의 단계이며, 이는 elimination이나 substitution을 보완하는 관계이다.



​

​

​

Redundancy Architecture in SIL

1oo1 (Single Channel): redundancy가 없으며 하나의 failure는 system failure를 야기함. SIL1이나 간혹 SIL2에 적용함.

​

1oo2 (One out of Two): 둘 중 하나만 작동해도 shut down이 되므로 safety는 높지만 반면 운전중 하나가 오작동으로 trip을 야기하면 원치 않은 shut down이 될 수 있어서 availability는 낮다. SIL2나 간혹 SIL3에 적용함.

​

2oo2 (Two out of Two): 2개중 하나라도 오작동되면 shut down이 작동되지 않아 safety는 낮지만 shut down하기 위해서는 반드시 2개가 trip point가 되어야 하고 하나라도 운전중 오작동이 되더라도 shut down은 일어나지 않아 availability는 높다.

​

2oo3 (Two out of Three): safety와 availability가 균형을 이루며 system은 하나의 failure에 대해 용인하면서 functioning을 유지하며 주로 SIL3에 적용함.

​

​

​

HFT (Hardware Fault Tolerance)

HFT는 hardware failure인 상황에서도 운전을 지속할 수 있는 system의 능력을 의미하며 즉, safety function을 잃지 않고 system이 용인할 수 있는 hardware fault의 개수를 나타낸다.

​

• HFT of 0: The system can tolerate zero faults (single channel, no redundancy).
• HFT of 1: The system can tolerate one fault (dual channel, single fault tolerance).
• HFT of 2: The system can tolerate two faults (triple channel, double fault tolerance).

​

​

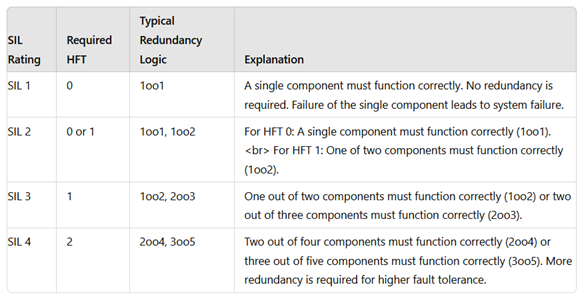

HFT, redundancy logic, SIL의 관계는 아래와 같다.

​

​

SIL1

​

​

SIL2

​

​

SIL3

​

​

complex SIL3

​

​

Calculating PFD for SIL Rating

safety instrumented loop의 PFD를 계산하기 위해서는 개별 component의 failure rate data를 고려해야 한다.

​

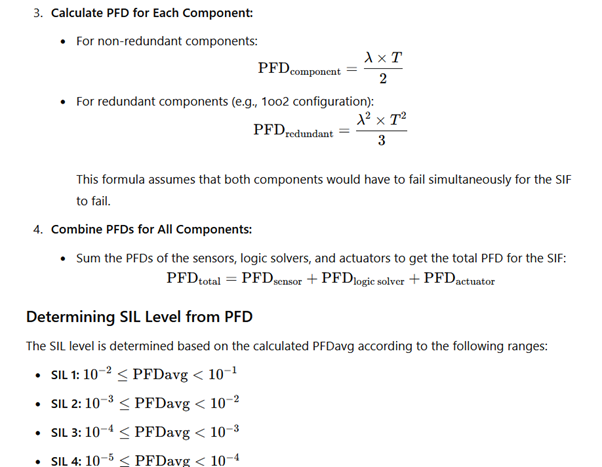

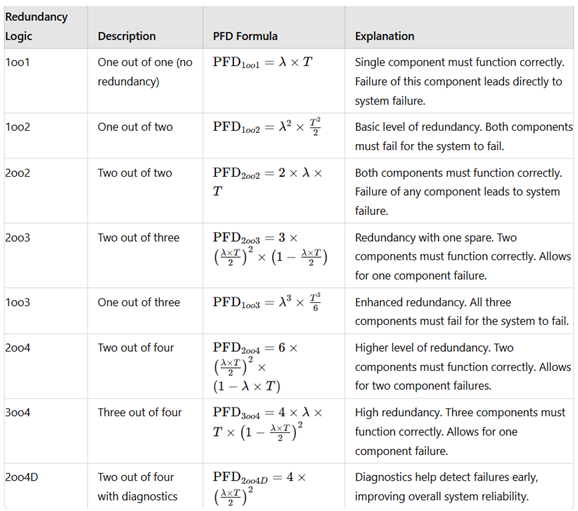

non-redundant component와 redundant component에 대한 PFD 계산식이 아래와 같이 적용할 수 있다.

​



​

​

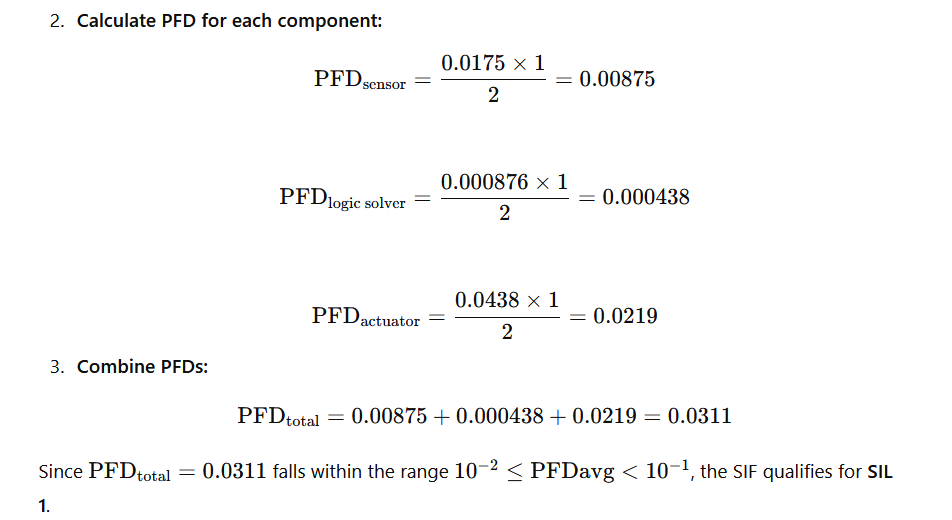

non-redundant 1oo1 Configuration

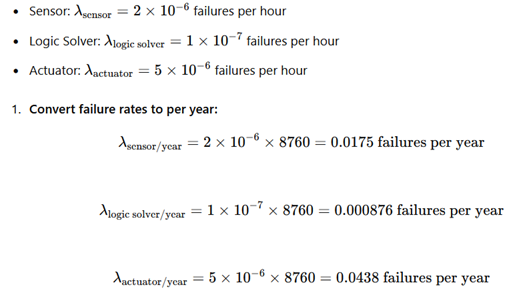

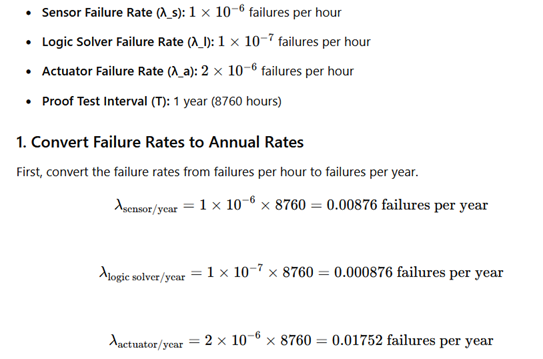

SIF를 구성하는 개별 component의 failure rate가 아래와 같고 test interval이 1년일 때,

​

​



redundant 2oo3 Configuration​

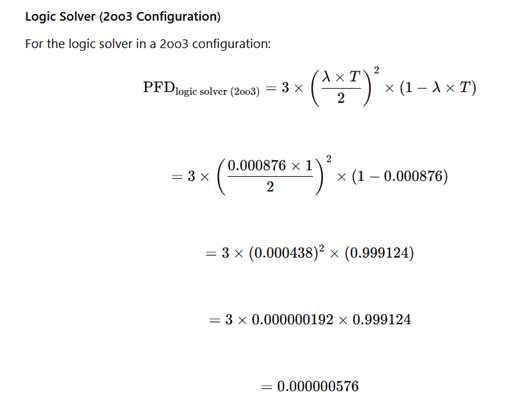

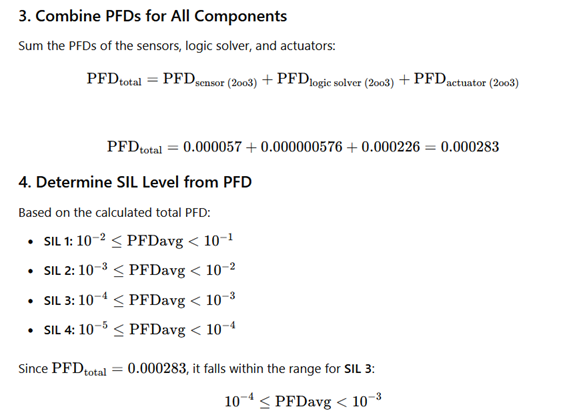

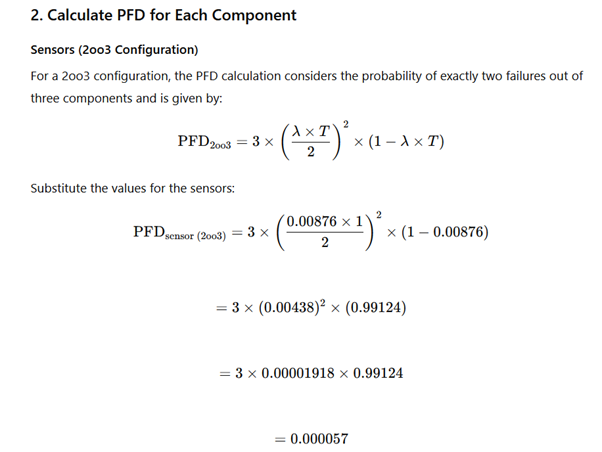

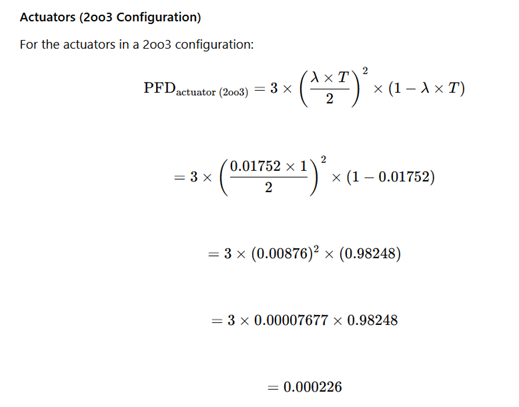

아래는 2OO3 configuration에 대한 계산 절차이다.



​

참고로 SIF 구성요소중 sensor가 SIL2, logic solver가 SIL3, actuator가 SIL1이고 2OO3 배열일 때, 2개의 sensor를 적용하여 redundancy를 높여 신뢰도를 개선하였지만 overall SIL rating은 가장 낮은 actuator SIL1에 의해 결정이 된다.
