P-133-2013_화학공장의 인터록 관리에 관한 기술지침

목적

이 지침은 화학공장의 안전한 가동 및 중지를 위하여 설치된 인터록의 운영에 관한 절차 및 책임과 권한을 명확히 하여 안전을 확보하는데 필요한 사항을 제시하는데 그 목적이 있다.

​

​

적용범위

이 지침은 화학공장의 안전운전을 위하여 화학설비 및 부속설비에 설치되어 있는 안전장치 중에서 인터록의 신설, 수정, 삭제, 설정값 변경 및 우회(Bypass)의 설정 및 해지에 대하여 적용한다.

​

​

정의

- 우회 (Bypass): 인터록 장치를 정상적으로 작동되지 않도록 조작하는 행위

- 해지 (Release): 우회시켰던 인터록 장치를 설계의 개념에 준하여 인터록이 정상적으로 작동되도록 조치하는 행위

- 점퍼 (Jumper): 인터록 우회 스위치가 설치되어 있지 않은 인터록의 변환에 필요한 제반작업

​

​

인터록의 신설, 수정, 삭제 및 설정값 변경

​

대상 및 사유

- 기본설계회사, 상세설계회사, 장치 및 설비 제작사의 권장 및 운영 공장의 요청이 있는 경우에 실시

- 안전성 확보를 위한 외부기관의 진단 및 검정에 따른 보완 요청 시 이의 검토결과에 따라 필요성이 인정되는 경우에 실시.

​

인터록의 신설, 수정 및 삭제 절차

- 인터록의 신설, 수정 및 삭제가 필요한 경우, 사내 변경 관리 절차에 따라 진행함.

- 인터록의 변경이 표시된 공정배관계장도면(P&ID) 및 인터록 로직 도면(Interlock logic diagram) 공유

- 인터록의 변경작업은 가능한 정기보수 기간을 이용하여 실시

​

공장운전 중에 작업하는 경우에는 다음 사항을 준수하여야 한다.

- 작업 시 발생할 수 있는 위험에 대비한 유사한 인터록 확보

- 인터록 우회작업을 통한 안전성 확보

- 인터록이 변경된 경우에는 반드시 작동시험을 통하여 정상적인 작동 유무를 확인하여야 함.

​

​

인터록의 설정값 변경

- 인터록 설정값 변경 시 발생될 수 있는 위험을 최소화하기 위하여 관련 인터록 항목(Item)을 우회시킨 다음에 실시한다.

​

​

​

인터록의 우회 및 해지

​

대상 및 사유

- 인터록 관련 계기의 불량으로 공정의 안전운전은 불가능 하지만, 별도의 계기에 의해 공정의 감시가 가능하고, 안전성의 확보가 가능한 경우에 적용

- 공정의 정상운전 중에 인터록 관련 계기의 일시적인 수리를 위한 경우로써 공정의 정상적인 운전과 기기 및 설비의 보호를 위하여 필요하다고 인정된 경우에 적용

- 상기 원인이 소멸되었을 경우에는 인터록 우회를 즉시 해지하여 정상화하여야 함.

​

인터록의 우회 및 해지 절차

- 인터록 우회 승인의 책임 및 권한은 <표 1>과 같다.

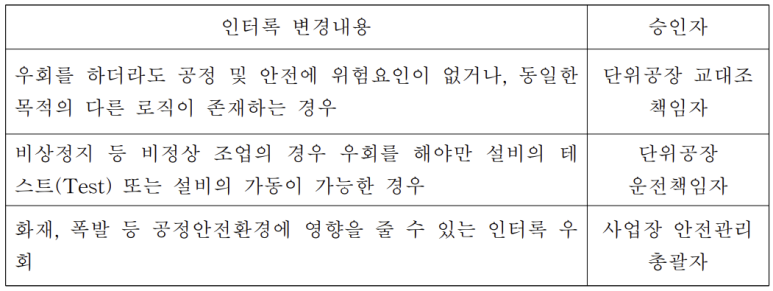

<표 1> 인터록 우회 승인에 대한 책임과 권한



​

정상운전 시 우회절차

- 공장의 정상운전 시 계기의 오작동 및 작업 등으로 인터록의 우회가 필요한 경우에는 인터록 우회가 안전에 영향이 없는지를 확인하고, 승인자의 승인을 얻은 다음에 작업부서에 작업허가서 형태로 요청한다.

- 작업이 완료되면 작업자는 작업승인자에게 작업이 완료되었음을 통보하고, 작업승인자는 이를 확인한 후 작업허가서에 완료 서명을 한다.

- 인터록 우회 공정의 안전운전을 위하여 우회 기기에 대한 설정값의 변경은 불가하며, 현장 점검활동을 강화하여 운전값이 설정값을 이탈하지 않도록 하여야 한다.

​

​

​

인터록 우회 해지절차

- 인터록 우회 해지를 위하여 단위공장 운전책임자는 우회된 모든 인터록의 원인 소멸과 공정의 정상화를 위하여 노력하고, 조속히 우회를 해지하여야 함.

- 작업자는 우회할 항목에 대해 설정값이 정확한지를 우선적으로 점검하고, 이상이 없을 경우에 우회를 해지함.

- 작업이 완료되면 작업자는 작업승인자에게 작업이 완료되었음을 통보하고, 작업승인자는 이를 확인한 후 작업허가서에 서명을 함.

- 인터록 우회가 현장 스위치에 의하여 진행된 경우에는 해당 스위치에 식별표시를 하여야 함.

- 인터록 우회기간은 다음 경우를 제외하고, 1일을 초과하지 않도록 하여야 한다.

* 우회를 하더라도 공정 및 안전에 위험요인이 없는 경우

* 동일한 목적의 다른 로직이 존재하는 경우

* 장치 및 설비의 교체와 보수작업의 경우

우회기간이 1일을 초과하는 경우에는 그 사유와 추가 안전조치 등의 방안을 기록하여 사업장 안전관리 총괄자의 승인을 얻어야 함.

인터록 우회 및 해지 사항은 교대근무 시에 발생한 경우 반드시 기록으로 다음 교대조에 인수인계를 하여야 함.

​

작업관련자의 책임 및 의무

작업관련자는 <표 2>와 같은 책임 또는 의무를 수행하여야 한다.

<표 2> 인터록 우회 및 해지에 대한 책임과 권한

기록 관리

인터록 우회 관리를 위하여 인터록 우회관리대장을 작성하여 다음과 같이 운영하여야 한다.

* 이때 사유, 우회 시 예상되는 영향(문제점), 대책 등을 기록함.

* 우회 실시 날짜를 기록하여야 함.

* 우회 해지 시 해지일자 및 기록자와 책임자의 서명과 서명일자를 기록함.

* 기록된 인터록 우회관리대장은 공장 조정실에 비치하여 교대조를 비롯한 모든 근무자가 알 수 있도록 인수인계 하여야 함.
