폭발보호문서 (Explosion Protection Document, EPD)란 폭발성 분위기가 존재할 수 있는 작업장에서 근로자의 안전을 보장하기 위한 문서로, 작업장의 폭발 위험을 식별하고 평가하며, 이러한 위험을 제어하기 위한 예방 조치와 보호 조치를 명시해야 한다. 여기에는 폭발의 원인이 되는 물질의 식별, 발화원의 분석, 구역 분류, 폭발 보호 대책 등이 포함되며, EU의 ATEX 지침 등 관련 규정을 준수해야 한다.
폭발보호문서(EPD)의 주요 내용은 아래와 같다.
- 위험성 평가: 작업장의 폭발성 분위기(가연성 가스, 증기, 분진 등)와 발화원(정전기, 스파크, 고온 표면 등)을 식별하고, 폭발 위험을 평가
- 구역 분류: 폭발성 분위기가 발생할 수 있는 구역을 위험도에 따라 분류.
- 예방 및 보호 조치: 폭발을 예방하기 위한 조치(발화원 제거)와, 폭발 발생 시 피해를 최소화하기 위한 보호 조치(환기 시스템, 폭발 방지 장비 등)를 기술.
- 작업 장비 준수 확인: 장비의 설계, 운영, 제어 및 유지보수가 안전 규칙을 준수한다는 서면 확인을 포함해야 함.
- 작성 의무: EPD는 작성되어야 하며, 최신 상태로 유지되고 정기적으로 검토 및 개정되어야 함.
EPD가 중요한 이유로는 아래와 같다.
- 법적 의무: 사용자는 폭발성 분위기에서 근로자를 보호할 법적 의무를 가지며, EPD는 이를 이행하는 기본 문서임.
- 안전 확보: EPD는 폭발 사고를 예방하고 근로자를 위험으로부터 보호하여 안전한 작업 환경을 조성함.
- 규제 준수: EU의 ATEX153 지침과 같은 관련 법규 및 국제 표준을 준수하기 위한 필수적인 문서이며 간단히 말해, EPD는 폭발 가능성이 있는 작업장의 안전을 보장하기 위해 폭발 위험의 식별부터 제어까지 모든 내용을 문서화한 필수적인 안전 문서임.
즉, 폭발 방지 문서(Explosion Protection Document)는 폭발 위험이 있는 환경에서 사용되는 장비와 시설이 안전 기준을 충족하는지 증명하기 위한 문서이며, 문서의 작성 예시는 국제 표준인 IECEx OD 017 및 유럽의 ATEX 지침에 따라 장비의 발화원 분석, 방폭 개념, Zone 규정, 환기 시스템 설계, 노후 장비 평가 등이 포함된다.
Explosion Protection Document (EPD)는 폭발 위험이 존재하는 환경에서 작업하는 경우, 위험을 평가하고, 이를 예방하거나 관리하기 위한 구체적인 계획을 담은 문서이다. 이 문서는 주로 폭발 위험 지역이 있는 산업 현장에서 법적 요구 사항을 충족하고, 안전을 보장하기 위해 작성되며, 폭발 위험을 평가하고, 이를 최소화할 수 있는 방법을 제공하며, 관련 법규와 표준을 준수하는 것을 목표로 한다.
- 폭발 위험 분석 (Explosion Risk Assessment)
- 폭발 가능성 있는 지역과 환경의 특성을 분석함.
- 폭발 위험을 유발할 수 있는 물질 (예: 가연성 가스, 먼지 등)의 특성 파악.
- 가스, 먼지, 증기 등의 존재 여부, 농도, 그리고 잠재적 발화원 (스파크, 고온 표면, 정전기 등)을 분석하여 위험 수준을 결정함.
- 위험 구역 및 설비 분류 (Zoning)
- 폭발 위험이 있는 구역(예: Zone 0, Zone 1, Zone 2)과 폭발을 방지할 수 있는 설비의 요구사항을 구체적으로 규명함.
- 장비 및 시설의 ATEX (혹은 IECEx) 인증 등 안전 기준을 충족하는지 확인함.
- 폭발 방지 대책 (Explosion Protection Measures)
- 폭발 위험 평가 결과를 바탕으로 발화원을 제거하거나, 제어하기 위한 기술적, 관리적 대책을 제시함.
- 적절한 방폭 등급의 장비 사용, 접지, 환기 시스템 설치, 고온 표면 관리, 정전기 방지 조치 등이 포함됨.
- 위험 물질의 안전한 취급, 저장 및 이동 방법.
- 작업 안전 절차 및 지침
- 폭발 위험 구역에서의 작업 안전 지침과 절차를 명확히 제시함.
- 위험 물질 취급 및 관리 방법, 사고 발생 시 대처 방안 등이 포함됨.
- 안전 대책 이행 및 관리
- 폭발 위험을 줄이기 위한 설비(예: 폭발 방지 벽, 자동 차단 시스템, 고온 고압 보호 장치 등)와 장비의 설치 및 관리 방법을 포함함.
- 방폭 설비의 주기적인 점검 및 유지보수 계획도 여기에 포함될 수 있음.
- 수립된 안전 대책을 현장에 실제로 적용하고, 장비의 적절한 사용 및 유지보수를 관리함.
- 폭발 보호 시스템의 지속적인 작동 여부를 확인하고 필요한 유지보수를 수행함.
- 사고 발생 시 대응 계획
- 폭발 사고 발생 시 즉각적인 대처 방법 및 비상 대응 계획을 제시함.
- 대피 절차, 구호 활동, 사고 후 평가 및 개선 절차 등이 포함됨.
- 법적 요구 사항 및 준수 사항
- 관련 법률, 규정 및 국제 기준(예: ATEX 지침, IECEx 규격 등)을 기반으로 문서화된 폭발 방지 대책을 마련함.
- 법적 요구 사항에 따른 책임 및 의무 사항을 명시함.
- 교육 및 훈련 계획
- 근로자와 관리자에 대한 정기적인 폭발 방지 교육 및 훈련 계획을 수립함.
- 안전 절차 및 장비 사용법에 대한 교육을 포함하여, 사고를 예방하기 위한 훈련을 포함함.
- 문서화 및 기록 관리
- 폭발 보호 문서와 관련된 모든 기록을 체계적으로 관리하고, 필요 시 갱신 및 업데이트함.
- 정기적인 점검 및 위험 분석 결과를 기록하여, 지속적인 개선을 도모함.
- 공정, 장비 또는 법규의 변경사항이 발생하면 EPD를 수정하고 갱신해야 함.
작성 시 참고할 수 있는 가이드로는 아래와 같다.
* IECEx OD 017: 국제 표준으로, 방폭 관련 기술 문서 작성 방법에 대한 상세한 가이드를 제공함.
* ATEX 지침: 유럽 연합의 폭발성 분위기 장비에 관한 지침(Directive)으로, 관련 인증 절차 및 문서 요건을 확인할 수 있음.
폭발 방지 문서는 특정 장비나 공정의 특성에 따라 요구되는 내용이 달라질 수 있으므로, 전문가의 도움을 받거나 관련 표준 및 가이드를 충분히 숙지하여 작성한다.
폭발 보호 문서(Explosion Protection Document, EPD)는 폭발성 분위기가 존재하는 작업장에서 필요한 안전 조치를 입증하는 문서이며, 주로 유럽 연합(EU)의 ATEX 지침 1999/92/EC에 따라 작성한다. 작성법은 ①폭발 위험 지역 분류, ②폭발 위험 요소 식별 및 평가, ③발화원 제어 및 관리, ④안전 대책 수립 및 이행, ⑤직원 교육 및 훈련, ⑥정기적인 검토 및 업데이트 등의 내용을 포함한다.
Explosion Protection Document (EPD) 작성 시점으로는 다음과 같다.
- 새로운 폭발 위험 작업 환경 구축 시
- 새로운 시설이나 작업 환경을 설계할 때, 폭발 위험이 있는 물질을 다루거나 폭발 위험 구역에 해당하는 지역에서 작업이 시작될 때.
- 폭발 위험이 있는 물질을 다룰 때
- 가연성 가스, 증기, 연기, 가연성 먼지 등을 취급하는 작업에서는 반드시 EPD를 작성해야 함.
- 예를 들어, 화학 공정, 석유 화학 공장, 제약 공장, 밀가루 및 기타 가연성 먼지가 발생할 수 있는 공장 등에서는 EPD가 필요함.
- 설비나 공정의 변경 시
- 기존 시설에 대한 중대한 변경, 신설 혹은 기존 공정의 변경이 발생하는 경우에도 폭발 위험 평가가 필요함.
- 예를 들어, 가연성 물질의 취급량이 증가하거나 새로운 화학 물질이 도입될 때 등.
- 정기적인 점검 및 업데이트 시
- 정기적인 점검을 통해 폭발 방지 조치를 다시 평가하고, 필요한 경우 EPD를 업데이트해야 하며 특히 안전 설비가 낡거나 새로운 법규가 시행되면 업데이트가 필요함.
- 법적 요구 사항 준수
- 여러 국가에서 폭발 방지 및 보호와 관련된 법적 요구 사항을 충족해야 하므로, 이를 위해서는 ATEX 지침(유럽 연합), NEC(미국) 등 특정 규정에 맞춰 작성해야 함.
실제 적용된 예시들로는 다음과 같다.
1. 화학 공장 (화학 반응 과정)
- 배경: 화학 공장에서 다양한 화학 물질들이 고온, 고압 환경에서 반응을 일으키며 폭발 위험을 내포하고 있다. 특히, 가연성 가스(예: 메탄, 에탄 등)와 폭발성 화학 혼합물이 존재할 수 있다.
- 적용 예시: 화학 공장은 폭발 위험이 있는 구역을 Zone 0, Zone 1, Zone 2로 나누고, 각 구역에 맞는 방폭 설비와 안전 시스템을 설계하여, 모든 위험 요소와 그에 대한 예방 조치를 명확히 문서화한다.
- 구성: EPD 문서에는 위험 구역에 대한 평가, 사용해야 할 방폭 장비, 설비 점검 주기, 사고 발생 시 대처 방안 등이 포함됨.
- 실제 적용: 화학 공장의 EPD는 가연성 가스 누출 사고를 예방하기 위한 주요 대책으로, 전기 설비에 방폭 인증을 받은 장비를 사용하고, 공정 내에서 가스 농도를 지속적으로 모니터링하는 시스템을 도입함.
2. 제약 공장 (가연성 물질 취급)
- 배경: 제약 공장에서는 특정 약품이나 화학 물질을 제조하거나 다룰 때 가연성 화학 물질을 사용할 수 있다. 이러한 환경에서는 폭발의 위험이 존재할 수 있다.
- 적용 예시: 제약 공장에서는 가연성 물질을 취급하는 공간에 대해 폭발 방지 설비(예: 방폭 조명, 통풍 장치 등)를 갖추고, 위험 지역을 정의하고, 각 작업자에게 폭발 위험을 경고하는 훈련을 실시한다.
- 구성: 위험 지역의 분류, 폭발 방지 대책(예: 먼지 폭발 방지 시스템), 안전 절차 등이 문서화되어 있으며, 폭발 사고 발생 시 비상 대처 계획이 포함된다.
3. 밀가루 공장 (가연성 먼지 위험)
- 배경: 밀가루, 설탕, 화학 비료 등의 가연성 먼지를 다루는 공장에서는 먼지가 공기 중에 분포할 수 있어 폭발 위험이 매우 크다.
- 적용 예시: 밀가루 공장은 작업 구역을 Zone 20, Zone 21, Zone 22로 구분한다.
- 구성: 먼지 폭발 위험 구역의 평가, 먼지의 특성 분석, 공기 순환 및 먼지 제거 시스템 설계, 방폭 장비 및 설비의 사용과 점검 절차가 포함된다. 또한, 먼지 농도가 일정 수준을 초과할 경우 경고 시스템을 작동시켜 사고를 예방한다.
4. 석유 화학 공장 (가연성 가스 및 액체)
- 배경: 석유 화학 공장에서는 가연성 가스(예: 메탄, 프로판 등) 및 가연성 액체를 취급하며, 폭발 위험이 높은 환경이다.
- 적용 예시: 석유 화학 공장은 폭발 위험 구역을 Zone 0, Zone 1, Zone 2로 구분하고, 각 구역에 맞는 방폭 장비와 점검 주기를 명확히 한다.
- 구성: 가연성 가스를 다루는 공정에는 가스 농도 측정기, 방폭 전기 장비, 자동 차단 시스템 등을 적용하고, 이들에 대한 점검 및 유지보수 계획을 상세히 작성한다. 또한, 화학 물질 누출이나 폭발 발생 시 대처하는 비상 대응 매뉴얼을 포함시킨다.
EPD는 위험 분석, 위험 구역 분류, 폭발 방지 대책, 사고 대응 계획 등을 포함하여 폭발 사고를 예방하고, 발생 시 효과적으로 대응할 수 있도록 하며, 이 문서는 화학 공장, 제약 공장, 밀가루 공장, 석유 화학 공장 등에서 실제로 적용되어 작업 환경의 안전성을 높이는 데 기여하고 있다.
폭발 위험을 관리하고 예방하기 위한 문서인 EPD를 작성하는 데는 특정 분야의 전문가들이 필요하며, EPD의 작성은 다양한 안전, 엔지니어링, 화학적 전문 지식을 필요로 하므로, 주로 방폭 분야에 대한 경험과 전문성을 갖춘 전문가들이 참여한다. 또한, EPD 작성 및 검토를 지원하는 consulting 업체도 다수 존재한다.
주요 전문가들로는 아래와 같다.
- 방폭 엔지니어 (Explosion Protection Engineer): 방폭 엔지니어는 폭발 위험을 평가하고, 방폭 설비 및 폭발 방지 시스템을 설계하는 전문가이며 이들은 위험 구역의 분류, 방폭 장비의 선택, 안전 시스템 설계 등에 필요한 기술적 지식을 보유하고 있다.
- 주요 업무: 위험 구역 분류 (Zone 0, Zone 1, Zone 2 등), 방폭 장비의 선택 및 설치, 방폭 설계 규격 준수 여부 확인, 폭발 위험 평가 및 대책 수립.
- 화학 (화공) 엔지니어 (Chemical (Process) Engineer): 화학 물질을 취급하는 공정에서 폭발 위험을 평가하는 데 중요한 역할을 하며 화학 물질의 특성(가연성, 폭발성 등)을 분석하고, 그에 맞는 안전 대책을 수립하는 업무를 맡는다.
- 주요 업무: 위험 물질의 특성 분석, 화학 공정에서의 폭발 위험 평가, 화학 반응에 의한 폭발 위험 방지 대책 수립.
- 안전 전문가 (Safety Engineer): 안전 전문가들은 전체적인 안전 관리 시스템을 설계하고, 폭발 방지를 위한 절차와 규정을 마련하며 이들은 법적 요구 사항, 산업 안전 규정을 준수하는 데 중요한 역할을 한다.
- 주요 업무: 작업자의 안전 교육, 폭발 사고 대응 절차 개발, 사고 예방을 위한 안전 규정 수립.
- 전기 엔지니어 (Electrical Engineer): 폭발 위험이 있는 환경에서 사용되는 전기 설비의 안전성을 보장하는 역할을 하며 방폭 전기 장비와 전기 시스템이 폭발 위험을 유발하지 않도록 설계하고 점검한다.
- 주요 업무: 방폭 전기 설비 설계 및 설치, 전기 장비의 ATEX 또는 IECEx 인증 확인, 전기적 위험 요소 분석.
- 기계 엔지니어 (Mechanical Engineer): 방폭 설비와 장비의 설계 및 유지보수와 관련된 역할을 맡는다. 기계적인 측면에서 폭발 방지 시스템이 제대로 작동하는지 확인한다.
- 주요 업무: 기계적 방폭 설비 설계, 기계적 시스템의 점검 및 안전성 확보.
폭발 위험 관리 및 Explosion Protection Document 작성에 도움을 주는 컨설팅 회사들은 산업 안전, 화학 공정 안전, 방폭 설계, 법규 준수 등 다양한 분야의 전문가들이 소속되어 있으며, 폭발 방지 관련 컨설팅과 설계 서비스를 제공한다. 대표적인 폭발 방지 관련 컨설팅 업체로는 아래와 같다.
- DEKRA
- 서비스: 위험 분석, 폭발 위험 평가, 방폭 설비 설계 및 설치, ATEX 인증.
- 주요 분야: 화학, 석유화학, 제약, 제조업.
- 특징: 글로벌 안전 규격을 따르는 폭발 방지 솔루션 제공, 인증 및 시험 서비스도 함께 제공.
- TÜV SÜD
- 서비스: 폭발 방지 설계, 방폭 장비의 평가 및 인증, 위험 분석 및 사고 대응 계획 수립.
- 주요 분야: 산업 안전, 기계 및 전기 설비, 화학 및 에너지 산업.
- 특징: 폭발 방지와 관련된 국제 표준과 규정 준수, 각국의 규제를 고려한 안전 평가.
- Lloyd’s Register
- 서비스: 위험 평가, 폭발 방지 시스템 설계, 방폭 장비 인증, 법적 요구 사항 준수 확인.
- 주요 분야: 해양, 화학, 석유 및 가스, 제조업.
- 특징: 방폭 시스템 설계 및 운영에 대한 전문 지식, 국제적인 산업 표준에 따른 컨설팅 제공.
- ExVeritas
- 서비스: ATEX, IECEx 인증, 폭발 위험 분석, 방폭 시스템 설계, 폭발 방지 교육.
- 주요 분야: 석유화학, 가스 및 에너지, 제조업, 광업.
- 특징: 폭발 방지에 특화된 고유의 컨설팅 서비스를 제공하며, 폭발 방지 설비의 인증 및 테스트 서비스도 제공.
- SIS Group (Safety Instrumented Systems)
- 서비스: 산업 현장의 폭발 방지 및 안전 시스템 설계, 위험 평가.
- 주요 분야: 화학, 석유화학, 제약, 제조업.
- 특징: 방폭 시스템 설계, SIS(Safety Instrumented Systems) 설계 및 관련 컨설팅 제공.
- Bureau Veritas
- 서비스: 폭발 위험 분석, 폭발 방지 설계 및 안전 점검, 법규 준수 점검.
- 주요 분야: 제조업, 해양, 석유 및 가스, 화학 산업.
- 특징: 글로벌 안전 인증 및 위험 관리 전문가로, 폭발 방지 관련 서비스 및 기술 지원 제공.
- Intertek
- 서비스: 폭발 위험 분석, 폭발 방지 설비의 설계 및 설치, 폭발 방지 교육 및 훈련, ATEX 인증.
- 주요 분야: 석유화학, 화학, 에너지, 제약 등 다양한 산업.
- 특징: 폭발 방지와 관련된 글로벌 인증 서비스, 위험 분석 및 테스트 제공.
컨설팅 업체를 선정 시 고려사항으로는 아래와 같다.
- 전문성: 폭발 방지 및 관련 법규에 대한 깊은 이해가 있는 업체를 선택해야 함.
- 산업 경험: 해당 분야(화학, 제조, 석유화학 등)에 대한 실제 경험이 풍부한 업체를 선택하는 것이 중요함.
- 서비스 범위: 폭발 방지 설계뿐만 아니라 교육, 인증, 점검 서비스까지 포괄하는 업체가 유리할 수 있음.
- 법규 준수: 각국의 법적 요구 사항을 정확히 파악하고, 이를 준수하는지 확인하는 것이 필요함.
즉, Explosion Protection Document 작성은 방폭 엔지니어, 화학 엔지니어, 안전 전문가, 전기 엔지니어 등의 전문가들이 참여해야 하며, TÜV SÜD, DEKRA, Lloyd’s Register 등과 같은 전문 컨설팅 업체들이 이를 지원하고 있다. 이들 업체는 위험 분석, 폭발 방지 설계, 법적 규제 준수 등을 다루는 전문 지식을 갖추고 있어, 폭발 위험이 있는 환경에서 EPD 작성과 안전 관리를 위한 필수적인 파트너가 될 수 있다.

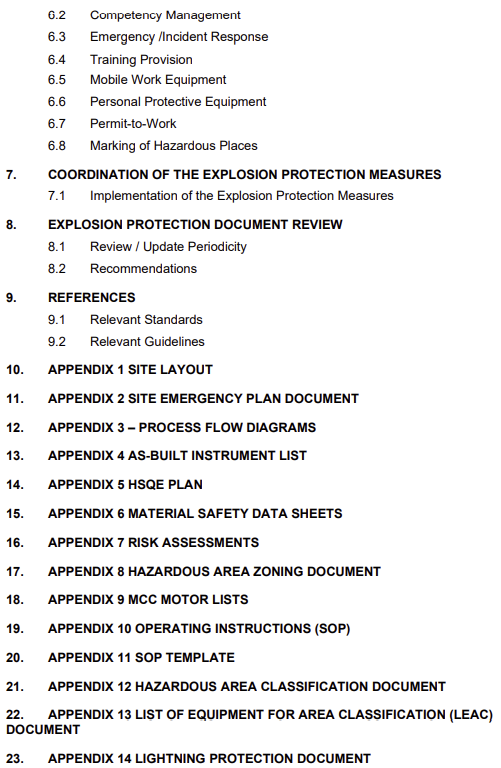

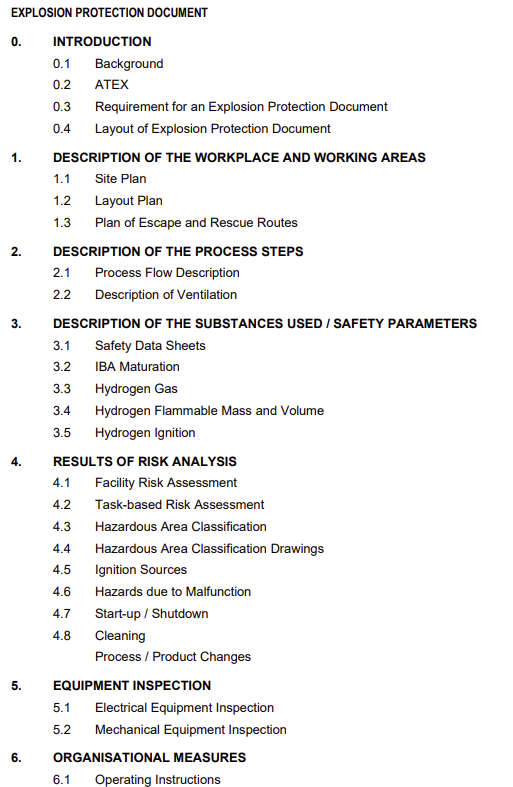

typical table of contents는 아래와 같다.
