Ram type drain valve 혹은 piston flushing valve라고 하는 special valve는 psiton 혹은 plunger type의 disc를 갖는 drain valve의 일종으로서 flow path로부터 valve disc가 완전히 빠져 나올 경우 full flow를 guarantee할 수 있다.

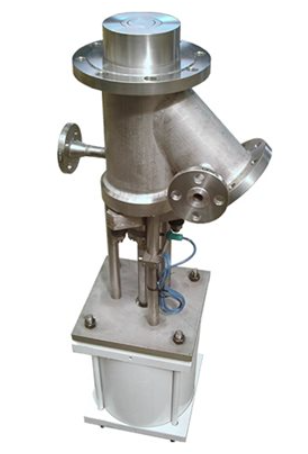

piston valve

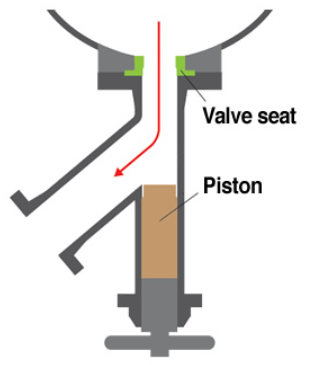

disc는 close position이 되면 vessel nozzle이나 배관 내벽까지 연장되어 정체될 수 있는 zone을 없애서 clogging을 방지한다. 장점으로는 vessel, tank, pipeline으로부터 flushing을 할 수 있고 valve 개폐를 위한 stroke가 짧으며 compact하고 가벼워서 공간에 제약이 있을 때 적용할 수 있다.
운전방식은 manual, pneumatic, electric, air, hydraulic 방식 등으로 작동이 되며 특히 slurry 공정에 많이 적용되며, 점도가 높아 빠르게 drain을 해야 하거나 vessel 내부로 유체를 주입해야 할 경우 그리고 sampling에도 적용할 수 있다.
maker중 많이 알려진 strahman의 경우 거의 대명사처럼 ram valve를 strahman valve라고도 한다. 고형화할 수 있는 고점도의 유체나 polymer, slurry, powder process에 설치가 되며 Carbon Steel, Stainless Steel, Titanium, Hastelloy, Duplex, Monel, Tantalum, Zirconium 등 다양한 재질로 제작이 된다.
이들 valve는 soft seated이거나 metal to metal hard seated 형태가 있으며 유체 등 사용 환경에 따라 고려한다.
기계적으로도 ram valve는 bubble tight leakage class VI의 sealing을 제공하여 TSO기능을 할 수 있고 valve 모양이 45도 각도로 outlet방향이 있어서 흐름 및 Cv를 최적화한다.
valve작동으로 automatic rodding을 하여 clog free 성능이 있으며, sealing mechanism의 손상이 없이 양방향 흐름이 가능하며 abrasive service에도 적용할 수 있다. seal이 flow path에 있지 않아 수명이 길며 다양한 stuffing box나 gland packing의 low emission packing 설계가 가능하다.
valve는 작동하면서 매 stroke마다 valve body와 노즐을 cleaning할 수 있으며 valve가 닫히면 ram 혹은 plunger가 내부 표면의 끝까지 점유하여 입자들이 쌓을 수 있는 공간을 없앨 수 있다. open position이 되면 seal ring이 유체흐름으로부터 이탈되어 마모성 유체의 흐름으로부터 보호된다.
아울러 온도 유지가 중요할 경우 jacketed valve도 가능하여 process requirement에 따라 full jacket이나 semi jacket type이 있다.
