MOS (Maintenance Override Switch) vs. POS (Process Override Switch) 이해



MOS (Maintenance Override Switch), POS (Process Override Switch) 둘다 control system의 normal operation을 임시적으로 bypassing하기 위한 switch로서 각기 다른 기능이 있다. MOS나 POS는 초기 설계외에 실제 운용 및 유지관리가 더욱 중요하여 사업장에서의 administrative control이 잘 지켜져야 한다.





MOS

MOS (Maintenance Override Switch)는 plant operation에 영향을 주지 않으면서 field device의 maintenance를 수행하기 위해 shutdown을 야기할 수 있는 field input이나 output을 override하기 위해 구성된다.



이를 위해 ESD operator panel에는 MOS permissive key가 있으며 MOS enabled와 MOS off의 2가지 position이 있다. key switch가 MOS enabled position에 놓일 때 ESD operator panel에는 red status alarm이 울리며, MOS가 off가 될 때까지 flash한다. voting system에 사용되는 multiple field input을 위한 MOS switch는 grouping되어 있다.



MOS는 ESD logic내 password 보호기능과 함께 제공되며, MOS를 activation하거나 release할 경우 모두 workstation에 logging이 된다. MOS가 activated 상태이면 빨간색으로 되고, 다시 normalized되면 green color로 된다.





MOS는 safety를 compromising함이 없이 안전하게 maintenance업무를 수행하기 위한 매우 중요한 역할을 한다. MOS는 safety system내 integration된 manual control mechanism이며 maintenance 목적을 위해 specific safety function을 잠시 suspension할 수 있다.



MOS Operation Procedure

1. Authorization: Only authorized personnel are permitted to operate the MOS, ensuring that safety remains a top priority.
2. Temporary Bypass: An MOS allows for the temporary bypass or suspension of specific safety functions.
3. Documentation: Rigorous documentation is essential, recording the reason for the bypass, its duration, and personnel responsible.
4. Monitoring: Some MOS systems include monitoring and logging features to record operations.
5. Alarms and Indicators: MOS may feature alarms or indicators to alert nearby personnel when it's in use.
6. Return to Normal: After maintenance, the system should be promptly returned to its normal, safe operating state.



MOS는 maintenance나 troubleshooting시에 사용되며 주로 inspection, test, replacement, cleaning 등의 목적을 위해 특정 계기의 safety interlock이나 control signal을 bypassing한다. 이를 위해 MOS를 사용시 잠시 interlock기능을 해제하는 것이므로 안전을 유지하기 위해 정해진 절차에 따라 주의해서 사용하고 운전변수에 대해 모니터링해야 한다.

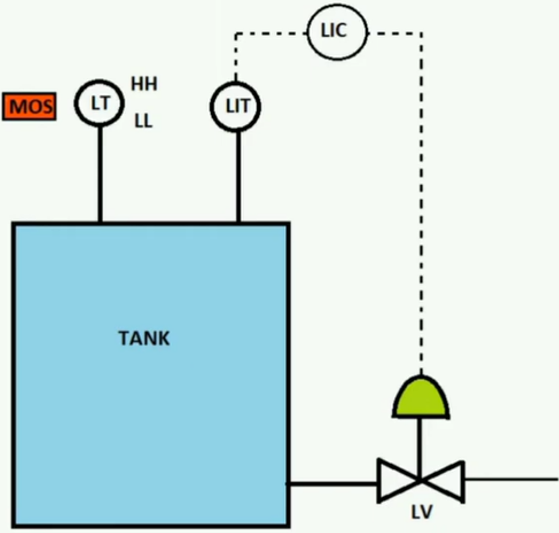

예를 들어 vessel을 cleaning해야 할 경우 level low에 의해 shut down하는 logic이 있다면 먼저 이를 bypassing해야 한다.

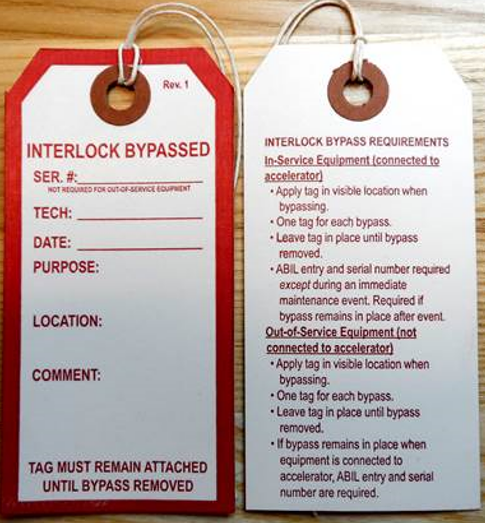

bypass tag





POS

POS (Process Override Switch)는 start-up이나 shut down과정에서 공정 조건이 안정화되지 않아 shutdown을 야기할 수 있을 경우 해당 field device를 bypassing하여 공정조건을 안정화시킨 후 자동적으로 release되거나 혹은 일정 시간이 되면 override가 자동 release된다. 공정이 정상 운전 조건이 되면 POS activation은 금지가 되며, POS에 의해 overriden된 field device는 DCS console graphic에서 alarm이 울리며 tag number는 빨간색이 된다.



POS는 start-up bypass switch라고도 하며 spring return key switch에 의해 pulse initiated되며, POS는 ESD logic내 pre-set time setting에 대한 password 보호기능과 함께 제공되고, POS를 activation하거나 release할 경우 모두 workstation에 logging이 된다.



일반적으로 Pressure Low이거나 Flow Low 혹은 Temperature Low일 경우 작동되는 interlock을 고려하여 start-up진행을 방해한다면 POS를 적용하며, Liquid level의 경우 level low가 되어 interlock이 작동되어도 start-up을 진행하는데 지장이 없을 경우 POS를 적용하지 않을 수 있다. 설계 단계에서의 공정엔지니어의 설계 개념에 따라 POS를 지정할 수 있다.

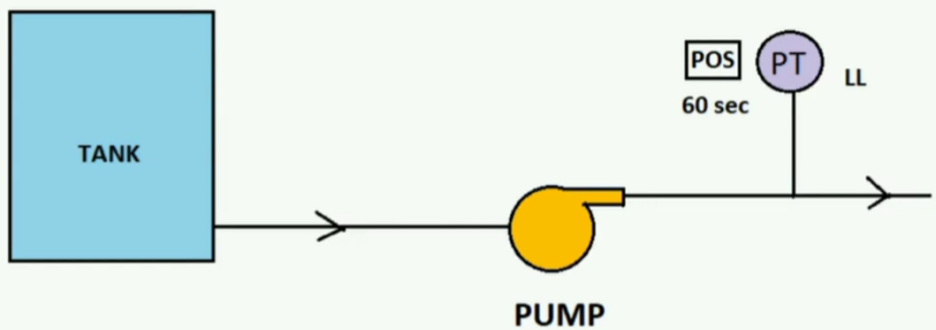

POS는 앞서 언급된 것처럼 start-up이나 shut down등과 같이 특정 시간 동안 불안정한 상태로 인해 shut down이 작동될 수 있어서 이를 피하기 위해 고려한다. 예를 들어 초기 pump기동시 pressure switch가 low일 때 interlock (pump trip)이 작동되어 펌프의 start-up진행을 방해할 수 있어서 60초 동안 logic을 bypassing하여 pump start이후 안정적으로 압력을 올린 후 bypass를 자동 해제한다.





MOS와 POS는 timer와 함께 이용될 수 있으며 특정 시간이 지나면 reset이 되도록 한다. 특히 POS의 경우 공정변수가 안정화되면 자동적으로 reset을 할 수 있다. 아울러 버너를 start하기 위해 FG의 압력이 낮다면 valve가 닫혀 start-up 진행이 안되지만 특정 시간 동안 (start-up하여 안정화되는 시간) bypassing하여 valve가 닫히지 않은 상태에서 버너에 점화를 한 후 timer에서 setting된 시간 혹은 압력이 low set point 이상이 되면 logic bypassing이 해제되어 정상적으로 logic이 available하게 된다.

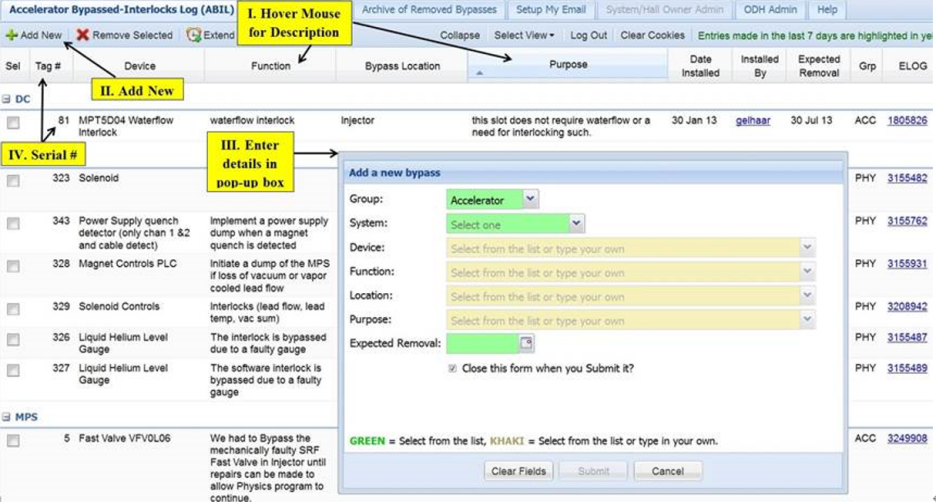

bypass Screen Shot



Interlock Bypass관련 실무에서 중요한 사항으로 maintenance 업무가 24시간 내에 끝나지 않을 경우 위험성 평가가 필요할 수 있으며, SIL Level이 높은 경우에는 결재라인이 공장장까지 요구되기도 한다. Bypass를 해제하는 것도 중요하지만 다시 복원하는 것도 매우 중요함에 따라 이러한 절차가 sequential 진행될 수 있도록 사업장에서는 시스템을 갖추어야 한다.



Interlock Tag Type은 Total/Individual로 구분되어 있으며 2OO3의 예를 들면, PSLL-1110A/B/C가 Total, 각각의 PSLL-1110A, 1110B, 1110C가 Individual이다. Individual 중 일부가 Bypass되어도 전체 Total Interlock은 정상 Service로 유지된다.
