가스로부터 solid를 분리하기 위한 설비로 일반적으로 5마이크론 이상 크기의 입자를 분리한다. 사이클론은 vertical cylinder와 conical bottom으로 구성된다. Rectangular inlet이 top 근처에서 tangential방향으로 들어가며 cone bottom에는 분리된 solid 배출구가 있다. 유입된 유체는 원심력에 의해 입자는 momentum에 의해 wall쪽으로 흘러 벽을 타고 아래로 내려가면서 가스로부터 분리된다.

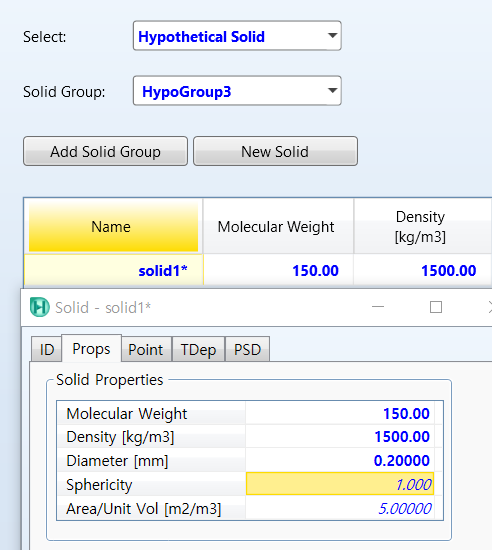

cyclone이 solid를 분리하는 설비임에 따라 solid definition이 size에 결정적 역할을 하므로 input 정보가 정확해야 한다.

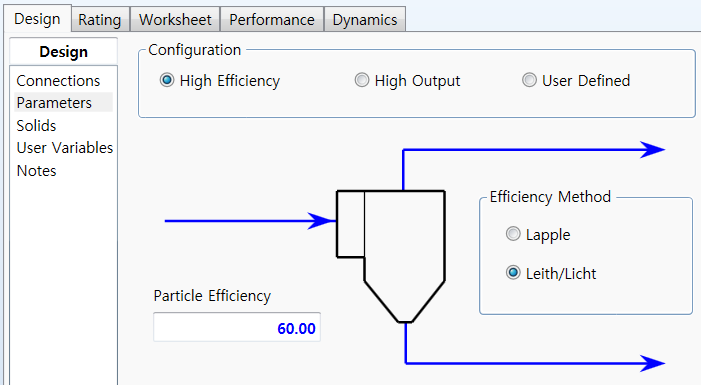

Leith/Licht method가 radial mixing effect를 고려함에 따라 더 rigorous 계산을 한다. Particle efficiency는 bottom으로 분리되어 회수되는 specified diameter solid의 %를 의미한다.
Body diameter가 1.898m로 계산이 되어 이를 기준으로 각 part별 dimension을 알 수 있다.

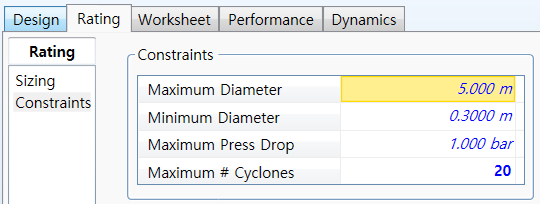

Design mode가 on이라면 constraint내에서 body diameter는 자동 계산이 되며, parallel cyclone개수도 보여주고, off라면 body diameter와 parallel cyclone 개수를 specify할 수 잇다. Design mode가 on일 경우 아래 constraint가 valid하다.

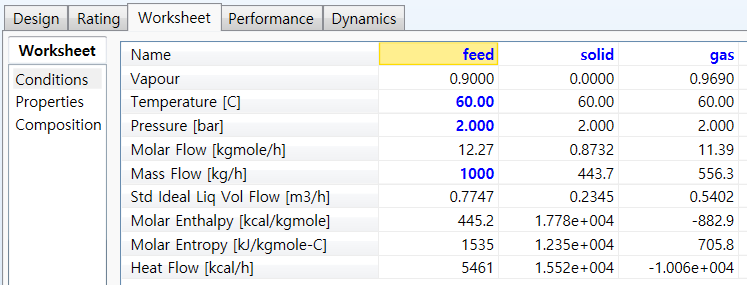

사이클론에서 분리된 각 phase는 아래와 같다.
Hydrocyclone
Hydrocyclone은 cyclone과 비슷하지만 가스가 아닌 액상에서 고체를 분리하는 장치이다.
계산 결과 hydrocyclone 직경은 760mm이고, total height는 3100mm가 되었다.
