wafer type check valve 이해

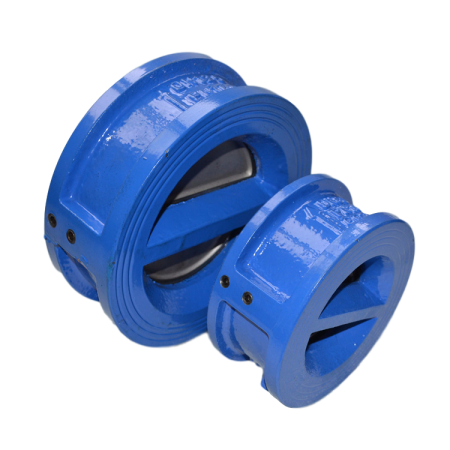

check valve body design에 따라 swing check valve (flange type)과 wafer check valve (non-flanged type)으로 나눌 수 있다.

​

​

​

Wafer check valve는 흐름을 허용하거나 차단하기 위해 swinging disc를 이용한다. 특히 flange설치가 어려운 tight space에서 설치가 되어야 할 경우 고려한다.

​

​

단순한 space issue외에도 기능의 차이가 있다. flanged check valve는 body 전후단에 flange가 있어서 배관내에서 disc가 열고 닫는데 room이 충분치가 않다. 이는 흐름이 flanged check valve내부에서 restriction이 있을 수 있다는 의미이다.

​

​

하지만 wafer check valve는 molded body로서 disc가 완전히 열리는데 room을 충분히 만들어 어떠한 restriction도 없다.



​

​

​

여타의 check valve와 다르게 wafer check valve는 tight space에 설치가 가능하고 weight가 concern인 서비스에 적용할 수 있으며, extra support가 필요치 않아 대규모 plant에 이상적인 선택일 수 있다.

​

​

wafer check valve의 장점중 하나가 speed이다. 흐름 방향의 변화에 빠르게 대응하여 유량이 큰 시스템에 적절하게 사용될 수 있다. 반면 단점으로는 유량이 낮은 곳에는 사용에 제한이 있으며 완벽한 tight seal기능이 없어서 leakage의 가능성이 있다. 이러한 서비스에서는 swing check valve가 대안이 될 수 있다. 비용면에서 wafer check valve는 가볍고 간단한 구조임에 따라 다른 type보다 저렴하다.



​

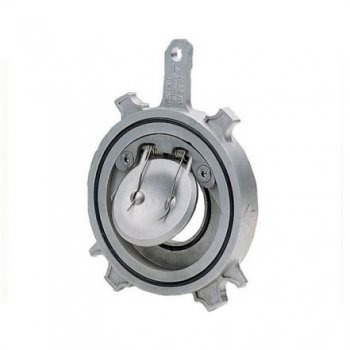

아주 얇다라는 의미의 wafer type check valve는 compact하고 가벼워서 tight space나 하중에 제한이 있는 곳에 사용할 수 있으며, 내부의 disc나 plate mechanism의 swing을 통해 작동을 한다.

​

​

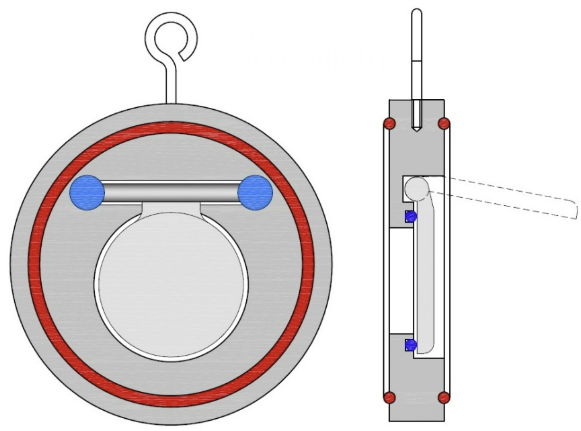

내부에 설치되는 disc나 plate는 금속이나 플라스틱으로 만들어져 내부 압력이나 부식에 대한 저항성이 있다. disc에 부착된 힌지를 통해 disc가 앞뒤로 움직이게 된다.

​

wafer check valve의 가장 큰 장점으로는 compact design이다. 즉, 다른 type의 check valve에 비해 작고 가벼워서 설치 공간이 충분치 않거나 하중을 줄여야 하는 곳에 적용할 수 있다. 아울러 system shock나 water hammer의 가능성을 최소화할 수 있어서 급격한 흐름의 변화가 있는 시스템에 설치될 수 있다. 설치 측면에서도 수평, 수직 혹은 비스듬하게 설치할 수 있어서 flexible하다.

​

​

하지만 크기가 작은 만큼 repair나 교체를 위해 internal part로 접근이 쉽지 않아 maintenance측면에서는 swing check valve보다 효율적이지 않다.

​

​

wafer check valve는 배관시스템내 역류를 방지하기 위한 in-line valve로서 clack valves, reflux valves, non return valves 혹은 one way valve라고도 한다. wafer check valve를 열기 위해서는 swing check valve보다 낮은 유체의 압력이 필요하다. 예를 들어 open을 위해서는 2psi가 필요하며 sealing을 위해서는 back pressure 4psi가 요구된다. 특히 metal보다 가벼운 thermoplastic wafer check valve는 주로 액체 서브스에 사용한다.

​

​

특징으로는 quick action과 작동이 간단하며 compact one piece pattern disc type이다. 일반적으로 2"~14" 배관에 설치된다. wafer check valve는 spring loaded disc로 변경할 수 있는 optional spring이 설치될 수도 있다. 특히 viscous, thick fluid, chemical 등과 같이 sealing 효율이 높아야 하는 공정에 이상적으로 고려한다.
