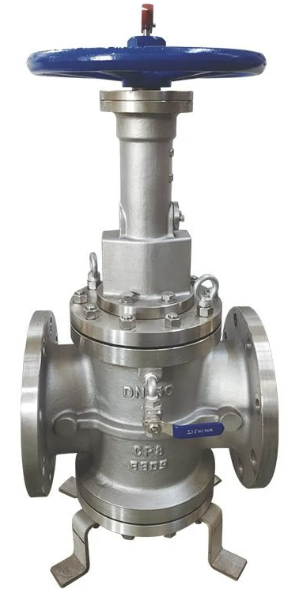

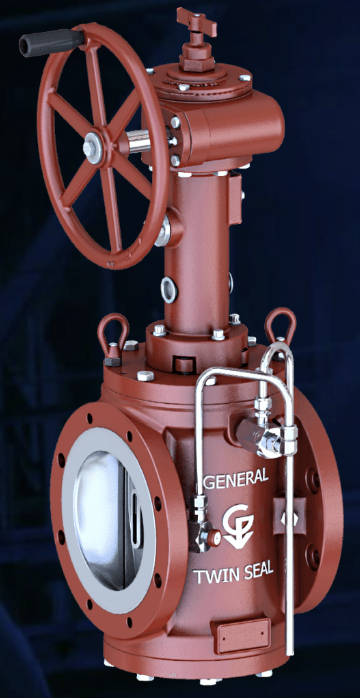

zero leakage twin seal valve는 말 자체가 의미하듯이 double block and bleed valve의 기능을 수행하는 compact valve이다. 이 밸브는 sealing 성능이나 수명 측면에서 gate valve나 ball valve에 비해 우수하다.
twin seal valve는 fireproof, on-line maintenance, cavity pressure relief, internal leak detection등의 여러 기능이 있는 double block and bleed valve이다. 이를 통해 배관설계의 최적화 내지 제품 품질의 향상 그리고 운전비용을 줄일 수 있다.
twin seal valve는 non-lubricated, resilient seal의 plug type valve이며, 플러그가 닫힌 위치에서 열린 위치로 회전하기 전에 플러그를 분리할 수 있는 기계적인 방법이 있다. valve 조작은 아래 cameron 동영상을 참고할 수 있다.
twin seal plug valve는 bubble tight하고 액체 서비스에서도 opening이 용이하며, trapped body pressure가 밸브의 운전압력을 초과하지 않도록 body cavity내에서 압력이 build-up되지 않도록 relief system이 요구된다.
twin seal plug valve는 high integrity, zero leakage isolation이 요구되는 공정에 사용되는 positive shutoff DBB (Double Block and Bleed) valve이다. 이 밸브의 key application은 안전하고 신뢰할 수 있는 shutoff기능과 bubble tight sealing을 통해 마모를 최소화하고 pressure test 및 on line maintenance가 가능하다.
twin seal valve의 특징이나 장점으로는 zero leakage 성능, DBB, in-line maintenance (draining이 없이 유지관리가 가능하여 downtime이나 비용을 줄일 수 있음.), frictionless operation, bidirectional sealing이 있다.
API 6D requirement를 만족하기 위해 모든 액체 서비스의 double block and bleed valve들에 대해 pressure relief device가 제공되어야 한다. twin seal valve의 경우에도 seated되고 액체로 완전히 filling되면 복사열에 의해 약간의 온도가 올라가도 열팽창에 의해 body cavity pressure가 증가되므로 이로부터 보호를 위해 pressure relief device가 설치된다.
Automatic Body Bleed Valve (ABBV)를 통해 각 cycling운전동안 sealing기능을 제공할뿐만 아니라 열팽창으로 인한 body cavity의 압력증가를 방지한다. twin seal valve가 열리면 이 bleed valve는 배관압력과 spring의 조합에 의해 자동으로 닫힌다.
