Drip ring (bleed ring, flushing ring) 이해

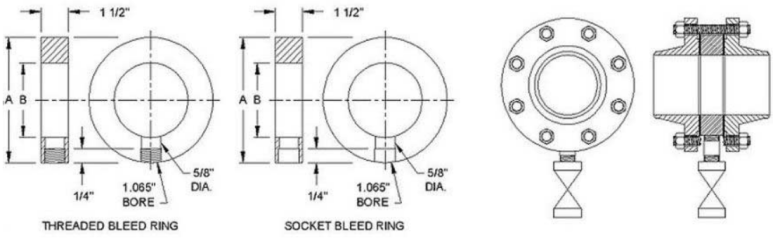

Drip ring은 2개의 flange사이에 설치되어 drain, vent, sampling이나 계기 (온도, 압력, 유량 등) 부착 혹은 flushing용도를 위해 safe access를 고려한 piping specialty이다. Drip ring 자체는 내부가 비어 있는 상태이고 side에는 하나 이상의 원형 hole이 있어서 밸브나 plug로 연결되어 유체나 압력 배출용으로 사용될 수 있다. 원형 hole은 threaded 혹은 socket-welded connector로서 drain, vent용을 위한 별도의 밸브 설치를 위한 공간이 충분치 않거나 dead zone을 최소화하기 위해 고려할 수 있다.

​

특별한 경우에는 drip ring의 side hole에 PSV나 rupture disc를 설치하여 과압으로부터 시스템을 보호하는 데에도 적용할 수 있다. 아울러 chemical injection을 위한 provision으로도 활용할 수 있다.

​

​

공정에 적절히 적용하기 위해서는 재질, 압력등급, size 등을 고려하며, Hole size는 1/2” socket welding이거나 3/4” tapped welding되어 밸브나 계기를 연결할 수 있다. Ring의 face는 flange type에 match되며 배관의 ASME rating에 따른 size에 부합되도록 선택한다.

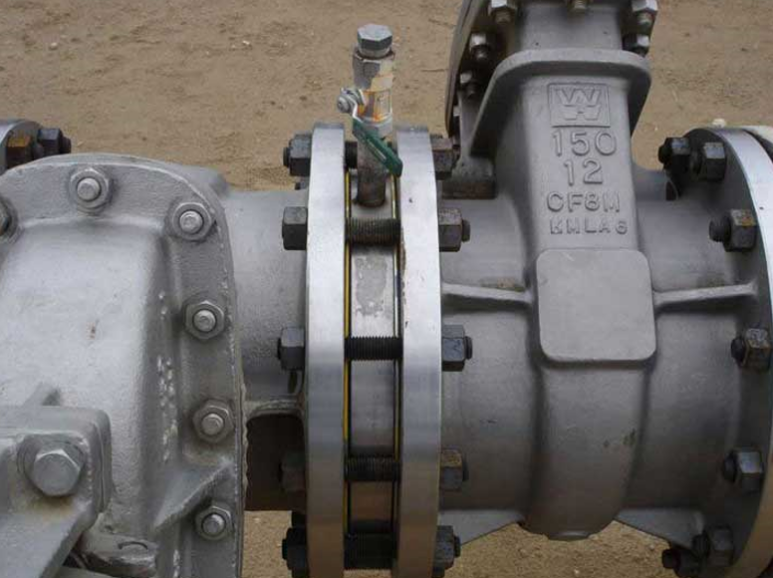

Bleed ring mounted between two valves

대부분의 사업장에서는 drip ring 대신 bleed ring이라고 부르며 이는 압력계를 설치하거나 다른 센서를 설치하며 압력을 배출하기 때문에 bleeding이라는 용어를 사용하는 것으로 보인다.

​

​

어떤 경우에는 굳이 drip ring과 bleed ring을 구분하여 적용하기도 한다. 이 때, Drip ring은 valve나 pump와 같은 device로부터 leak를 포착하거나 모으도록 고려된 fitting으로서 주로 설비의 아래에 설치되어 주변 환경으로 leak가 되지 않도록 한다. Drip ring에 대한 표준 size는 1”~24”이며 rating은 150#~1500#이다. 반면 bleed ring은 배관상 2개의 flange사이에 설치되며 배관이나 시스템으로부터 압력이나 유체를 배출하기 위한 fitting이다.

​

​

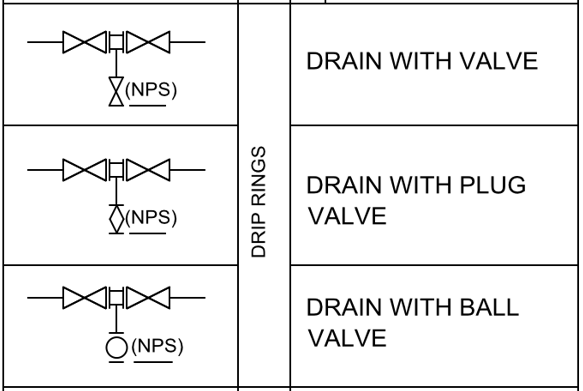

참고로 P&ID sumbol & legend에는 아래와 같이 표현이 된다.
