Modular Process Skid



Modular skid는 frame이나 module내 설비, 배관, 계장 등이 포함되어 설치된 공정 시스템이며 기본적으로 machine-in-a-box design으로 간단한 배관 시스템으로만 구성된 것도 있고 수천 톤에 해당되는 대규모 complex module도 있다.



Stick-built construction인 On site fabrication process를 줄이기 위해 vendor shop에서 미리 모든 component에 대해 assembly를 완료 후 현장에 delivery를 하여 공사기간을 단축할 수 있다. 이는 단순 공사기간 단축뿐만 아니라 현장에서 복잡한 조립과정의 위험한 환경 및 loss부분에 대한 관리 등 risk도 줄일 수 있다. 아래는 전형적인 modular process skid를 보여준다.

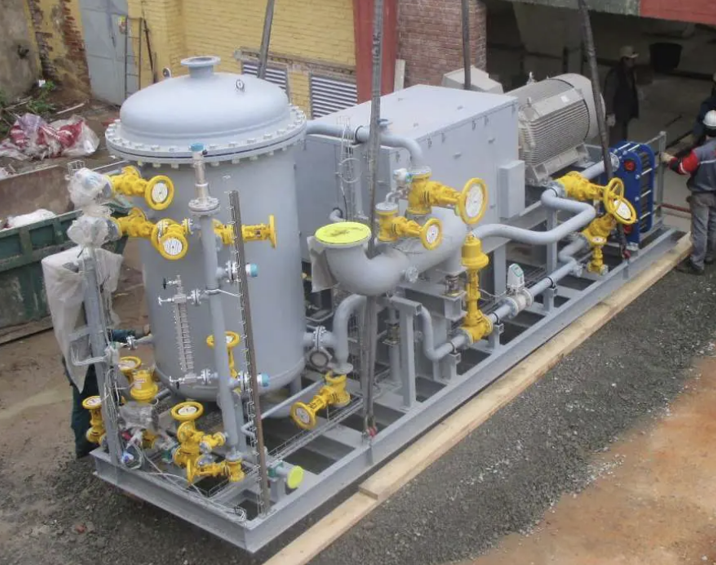

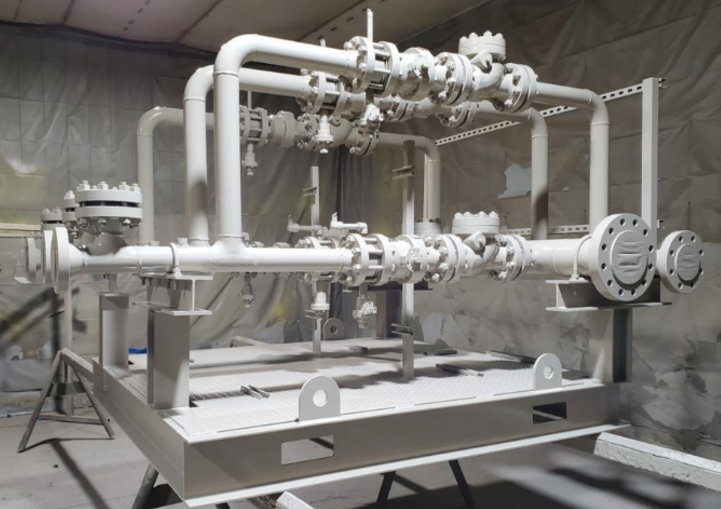

Example of a Typical Modular Process Skid

기본 설계단계에서 어떤 portion을 package처리하여 하나의 vendor에 일임할지를 결정하되 process 특성을 검토 및 performance guarantee 여부도 함께 포함하여 concept을 정해야한다.



실무를 통해 Package에 대한 설계 및 제작 과정에서 그간 컨설팅을 수행하였으며 공통적으로 느낀 점으로, 국내 많은 중소 업체들이 전문적인 공정 설계를 base로 기본설계를 하기 보다는 과거 적용했던 reference 및 rule of thumb 등 비논리적인 방식으로 접근하는 것을 많이 보았다. 마치 과거에 수행했던 경험을 바이블처럼 여기며 그대로 해야 한다는 방식이거나 rule of thumb도 적절하게 고려를 해야 하는데 계산 과정을 생략한 채 assume으로만 하려는 습관들이 지배적이었다.



Skid design도 어찌 보면 작은 공장임에 따라, 공정설계에 대한 기본 철학과 clint의 spec을 완벽히 이해하고 이에 맞게 align되고 조화롭게 설계를 해야 추후 re-work을 줄이고 품질에 대한 quality를 높일 수 있다.





Advantages of Modular Process Skids

Module 방식의 장점은 아래와 같다.

• 건설기간과 인건비용을 줄임.
• 현장에서의 설치를 위한 준비 작업 등의 추가 공간이 필요 없음.
• 제작과정에서 vendor의 일관된 관리를 통해 품질의 높일 수 있음.
• Test도 shop에서 수행함.
• 검사나 documentation이 용이함.
• 현장에서의 안전관리에 대한 신뢰도를 높일 수 있음.





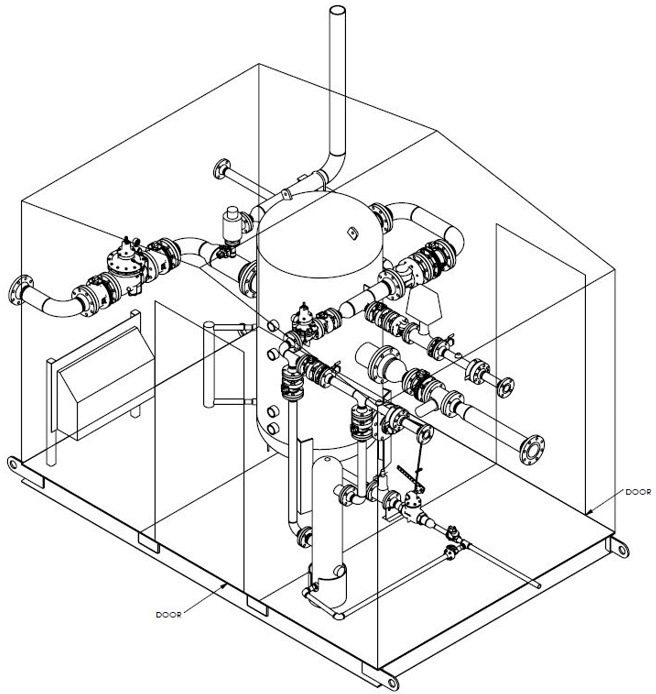

Features of modular skid design and layout

Process skid module은 다음과 같은 특징이 있다.

Portable Robust Design: 이송이 용이하고 component들이 frame내 compact하게 설치됨.

Small Footprint: 설치 공간을 줄일 수 있음.

Easier Process Connection: 모든 tie-in connection을 특정 위치에 배치하여 process와의 연결을 용이하게 할 수 있음.

Controlled assembly: 전문 vendor의 제작 및 조립을 통해 품질을 관리하고 현장에서의 다른 activity와의 간섭을 없앨 수 있어서 효율적임.

FAT testing before installation: 현장으로 shipping하기 전에 test를 하여 현장에서의 start-time을 줄이고 신뢰도를 높일 수 있음.

Accessible layout: 운전이나 maintenance를 위한 item에 대해 edge로부터 가까이 배열하여 access가 용이하도록 함.







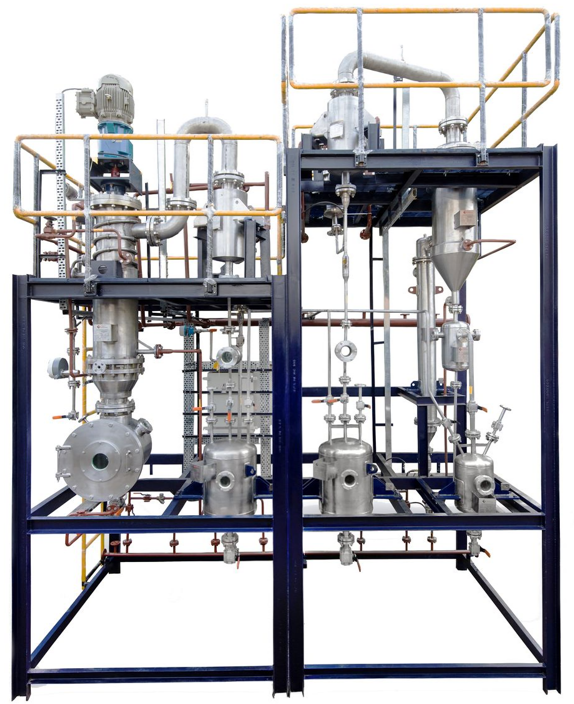

Components of Modular Process Skids

Module은 일반적으로 아래 component로 구성된다.

• Piping
• Equipment (열교환기, 펌프, 드럼, 반응기, blower 등)
• Electrical wiring
• flange
• Instrumentation
• Insulation
• Tubing
• Valve
• Control panel

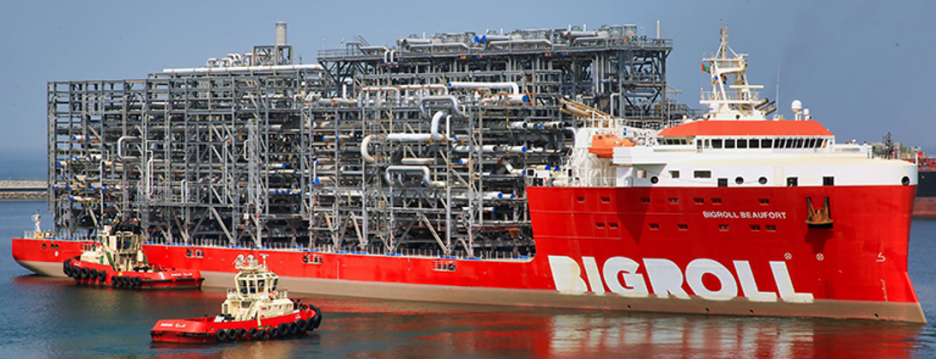

해상 운송 과정



Applications of Modular Skid Systems

다양한 공정에 다양한 목적으로 적용이 가능하다.

• Chemical processing
• Batch processing
• Biowaste deactivation systems
• Centrifuge systems
• Clean-in-place systems
• Coating systems
• Vapor recovery
• Liquid/vapor separation
• Dehydration
• Sweetening
• Desalination
• Lubrication Systems
• Demonstration plants
• Pilot plants
• Food and beverage processing
• Refining
• Fuel delivery conditioning systems
• In-line blending systems
• Mixing systems
• Metering system
• Perfume mixing
• Petroleum processing
• Raw materials processing
• Filtration system
• Separation unit
• Dosing unit









Selecting a Modular Skid

경우에 따라 하나의 process system에 대해 이송문제로 하나의 skid로 제작이 어려울 경우 여러 개의 skid로 제작후 이송후 현장에서 연결할 수도 있다. 혹은 공정 목적상 큰 설비가 함께 설치되어야 하지만 skid frame내에 설치가 어려운 경우 이 때에는 큰 설비는 단일 item으로 별도로 설치하고 skid내의 나머지 설비들과의 연결은 현장에서 수행할 수 있다.



Disadvantages of Modular Process Skid

Skid의 크기가 크고 무거우면 stick-built type이 더 경쟁력이 될 수 있다. Delivery에 제한이 되는 크기는 효율성이 떨어지며, compact하게 설치됨에 따라 설비 배치에 대해 충분히 검토가 되지 않으면 추후 운전 및 정비과정에서 문제를 야기할 수 있다.

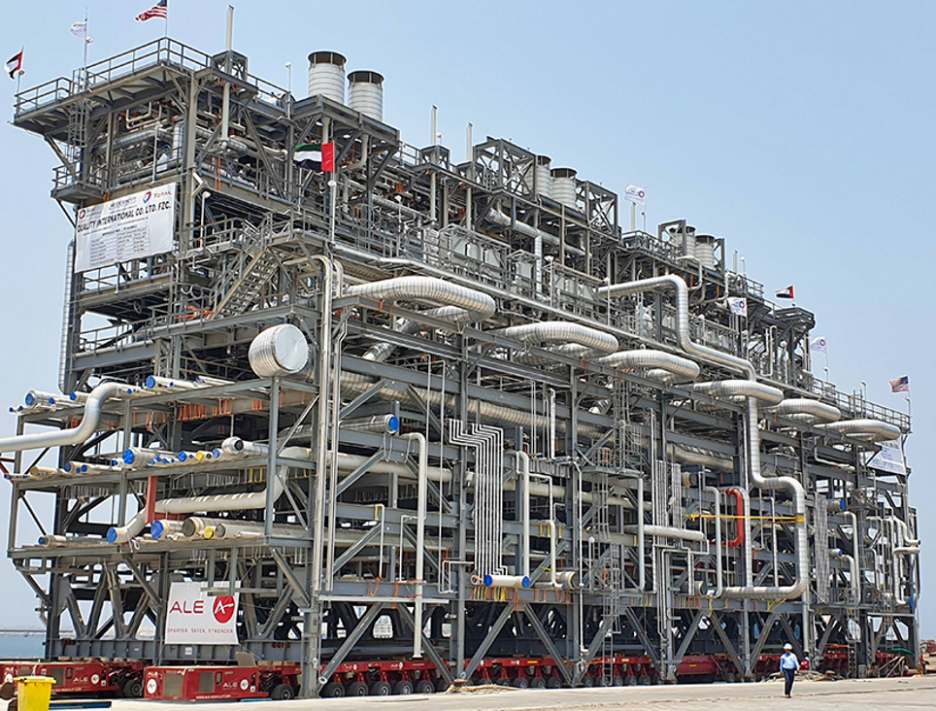

PAU Module L 70.94 m x W 26.37 m x H 32.20 m Wt 2759 MT
