비즈니스의 비밀 무기, 누체필터 이해

누체 필터(Nutsche Filter)의 원리는 단일 용기 내에서 고체-액체의 분리 여과와 건조를 모두 수행하는 것으로, 주로 압력 차이를 이용해 필터 매체(필터 천)를 통과시켜 액체를 분리하고 고체 케이크를 형성하는 방식이며, 압력이나 진공을 이용해 건조까지 한 번에 진행하는 다기능 장비이다. 화학, 제약 등에서 반응 후 고체와 액체를 분리하고 세척, 건조하는 공정을 하나의 장비에서 처리하여 효율을 높인다.



작동 원리 상세

[1] 고체-액체 분리 (여과 단계):

• 반응이 끝난 혼합물이 누체 필터 용기(Pressure Vessel) 안으로 주입.
• 용기 하단의 필터 플레이트 위에 필터 천(필터 미디어)이 놓여 있음.
• 용기 내부에 압력을 가하거나(압력 여과), 아래쪽에서 진공을 걸어(진공 여과) 액체(모액)가 필터 천을 통해 아래로 빠져나가게 함.
• 고체 입자는 필터 천 위에 쌓여 '케이크(Cake)'를 형성함.

​

[2] 세척 단계

• 고체 케이크 위에 세척 용매를 뿌려 불순물을 씻어냄.
• 이 세척 용매 역시 압력 또는 진공으로 필터 천을 통과시켜 분리.

​

[3] 건조 단계:

• 필터 용기 내부를 진공 상태로 만들고, 자켓(Jacket)을 가열하거나 내부 교반을 통해 고체 케이크를 건조시킴.
• 교반 기능이 있는 모델은 필터 케이크를 뒤집어주거나 부수면서 더욱 균일하고 효율적인 건조를 도움.

​

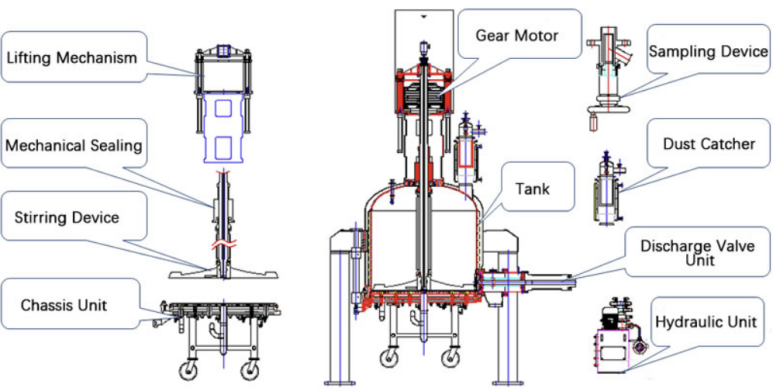

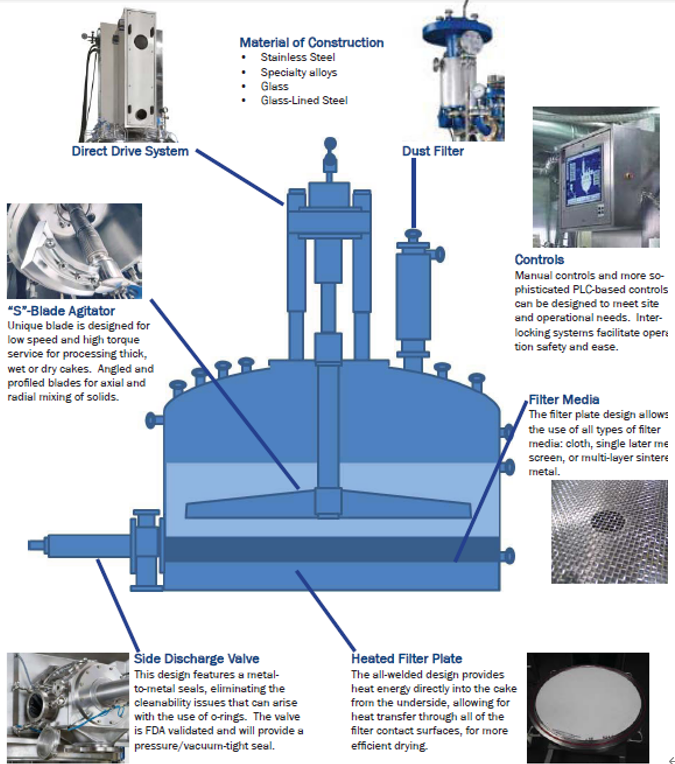

주요 구성 요소

• 필터 용기 (Pressure Vessel): 여과와 건조가 이루어지는 본체.
• 필터 플레이트 & 필터 천: 고체를 걸러내는 매체.
• 교반기 (Agitator): 혼합, 세척, 건조 시 케이크 상태를 균일하게 함.
• 자켓 (Jacket): 가열/냉각을 통해 건조 및 온도 제어.
• 배출 밸브 (Discharge Valve): 건조된 제품을 배출.

​

장점

• 다기능: 여과, 세척, 건조를 하나의 장비에서 연속적으로 수행.
• 밀폐 공정: 외부 오염으로부터 제품을 보호하고 작업자 노출 최소화.
• 효율성: 공정 시간을 단축하고 제품 손실 감소





​

​

누체 필터 작동 원리

Nutsche 필터는 제약, 화학, 식품 등 다양한 산업에서 필수적인 장비이며 일반적으로 고체-액체 분리 공정에 사용된다. Nutsche 필터의 작동 원리를 이해하는 것은 효율적이고 효과적인 여과를 보장하는 데 중요하므로 Nutsche 필터의 작동 원리를 살펴보고 구성 요소, 작동 및 응용 분야를 확인하려고 한다.

​

Nutsche 필터의 구성 요소

누체 필터는 여과 과정을 용이하게 하기 위해 함께 작동하는 여러 가지 핵심 구성 요소로 구성되며 주요 구성 요소에는 필터 플레이트, 필터 천, 필터 매체, 압력 용기 및 배출 밸브가 포함된다. 여과판은 누체 필터의 중앙 부분으로, 고체-액체 분리가 발생하며 여과 천과 여과 매체를 지지하여 고체를 유지하면서 액체를 통과시킨다. 여과 천은 고체가 빠져나가는 것을 방지하는 장벽 역할을 하면서 액체는 흐를 수 있도록 하며, 규조토나 활성탄과 같은 여과 매체는 고체가 축적되는 표면적을 늘려 여과 과정을 향상시킨다.

압력 용기는 여과판, 여과 천, 여과 매체를 수용하여 여과 공정을 위한 제어된 환경을 제공하며 배출 밸브는 여과가 완료되면 여과액과 고형물을 제거할 수 있도록 한다.

​

Nutsche 필터의 작동

누체 필터의 작동에는 효율적인 고체-액체 분리를 달성하기 위한 여러 단계가 포함되며 이 과정은 필터 플레이트에 필터 매체를 적재하고 그 위에 필터 천을 놓는 것으로 시작된다. 그런 다음 액체에 부유하는 고체 입자가 포함된 슬러리를 필터 플레이트에 추가한다.

슬러리가 필터 플레이트에 적재되면 압력을 가해 액체를 필터 천과 필터 매체를 통해 강제로 통과시키고 고형물을 남겨두며 여과액이라고 하는 액체는 필터 천을 통과하고 추가 처리 또는 폐기를 위해 압력 용기에 수집된다. 여과가 완료되면 배출 밸브를 열어 필터 플레이트에서 고형물을 제거하고 축적된 고형물인 필터 케이크는 응용 프로그램의 특정 요구 사항에 따라 추가로 처리하거나 폐기할 수 있다.

​

Nutsche 필터의 응용 분야

누체 필터는 고체-액체 분리 공정에서의 효과성으로 인해 광범위한 산업에 적용되며. 제약 산업에서 누체 필터는 일반적으로 활성 제약 성분(API)의 분리 및 정제에 사용된다. 또한 화학 산업에서 촉매 회수, 수지 분리 및 폐수 처리에도 사용된다. 아울러 식품 산업에서, 누체 필터는 불순물과 오염 물질을 제거하여 음료, 식용유, 유제품 생산에 중요한 역할을 하며 광업, 석유화학, 화장품과 같은 다른 산업도 다양한 여과 공정에 누체 필터가 사용된다.

​

Nutsche 필터의 장점

Nutsche 필터는 고체-액체 분리 응용 분야에서 선호되는 선택이 되는 여러 가지 장점을 제공하며 주요 장점 중 하나는 미세 입자에서 거친 고체에 이르기까지 광범위한 재료를 처리할 수 있는 능력이 있으며 또한 특정 공정 요구 사항을 충족하도록 사용자가 정의할 수 있다. 누체 필터의 또 다른 장점은 고형물과 액체를 분리하는 효율성으로, 고품질 여과액을 얻을 수 있다는 것이며 또한 최소한의 유지 관리가 필요하고 수명이 길어​ 산업용 여과 요구 사항에 비용 효율적인 솔루션이다.

​

Nutsche 필터 사용의 과제

누체 필터는 많은 이점을 제공하지만 최적의 성능을 위해 해결해야 할 몇 가지 과제도 있다. 과제 중 하나는 필터 막힘 위험으로, 필터 매체가 고형물로 포화되어 여과 효율이 저하될 때 발생할 수 있다. 적절한 모니터링과 유지관리는 필터 막힘을 방지하고 일관된 성능을 보장하는 데 도움이 될 수 있다.

또 다른 과제는 필터 누출 가능성으로, 여과액의 오염이나 귀중한 제품의 손실로 이어질 수 있다. 필터 플레이트, 필터 천, 압력 용기의 정기적인 검사 및 유지관리는 문제가 발생하기 전에 누출을 감지하고 해결하는 데 도움이 될 수 있다.



​

​

Nutsche 필터에 대한 최종 가이드

Nutsche 필터는 화학 및 제약 산업에서 중요한 역할을 하며 이러한 다용도 필터는 고액 분리, 특히 여과 및 건조 공정에 사용된다. Nutche 필터에 익숙하지 않은 경우 아래 가이드를 통해 작동 원리, 설계, 적용, 장점 및 유지 관리에 대한 포괄적인 통찰력을 얻을 수 있다.

​

1. 누체필터 소개

Nutsche 필터 건조기 또는 간단히 nutche라고도 알려진 Nutsche 필터는 다양한 산업 분야에서 없어서는 안될 도구이며 이 필터는 일반적으로 다공성 판, 천 또는 철망과 같은 필터 매체를 사용하여 액체에서 고체를 분리하도록 설계되었다. nutche 필터가 다른 유형의 여과 시스템과 차별화되는 점은 단일 용기에서 여과와 건조를 모두 수행할 수 있다는 것이다.

​

2. 누체 필터의 작동 원리

Nutsche 필터는 간단하면서도 효율적인 원리로 작동하며 일반적으로 원통형 모양의 필터 용기에는 필터 매체가 적층된 천공판 또는 지지대가 포함되어 있다. 슬러리 또는 액체-고체 혼합물이 용기에 도입되고 압력 또는 진공이 적용되어 여과 공정이 진행된다. 표면에 고체 입자를 유지하면서 액체는 필터 매체를 통과한다.

​

여과 단계가 완료되면 잔류 고체로 구성된 필터 케이크를 일반적으로 적합한 용매로 헹구어 불순물을 제거한다. 헹굼 후 남은 여액을 배출하고 건조 과정이 시작된다. 필터 케이크는 원하는 수분 함량이 달성될 때까지 대류, 전도 또는 두 가지의 조합을 통해 열을 가하여 건조된다.

​

3. 누체 필터의 설계

Nutsche 필터는 다양한 응용 분야 및 공정 요구 사항을 충족하기 위해 다양한 디자인으로 제공되며 설계 선택은 고형물의 특성, 원하는 제품 일관성, 용기 용량 및 사용 가능한 예산과 같은 요소에 따라 달라지며 일반적인 디자인은 다음과 같다.

​

개방형 여과 시스템

이 디자인은 상단에 필터 매체가 장착된 천공판이 특징이며 필터 매체가 대기에 노출되어 자연 여과가 가능하고 개방형 여과 시스템은 폐쇄된 환경이 필요하지 않은 공정에 적합하다.

​

폐쇄형 여과 시스템

폐쇄형 여과 시스템은 대기 노출이 제한되거나 전혀 없는 밀폐된 용기에서 작동하도록 설계되었다. 이러한 시스템은 독성, 위험 또는 휘발성 물질을 처리하는 데 특히 유용하며, 용기에는 통제되고 격리된 조건에서 여과 및 건조가 용이하도록 특별히 설계된 배출구와 밸브가 장착되어 있다.

​

교반된 누체 필터

ANF라고도 알려진 교반형 누체 필터는 여과 공정을 한 단계 더 발전시킨다. 기본적인 여과 및 건조 기능 외에도 ANF에는 필터 케이크를 교반하는 기능이 있다. 이러한 교반은 필터 케이크의 세척 효율을 향상시키고 건조 과정을 향상시켜 제품 품질을 높이고 건조 시간을 단축시키는 데 도움이 된다.

​

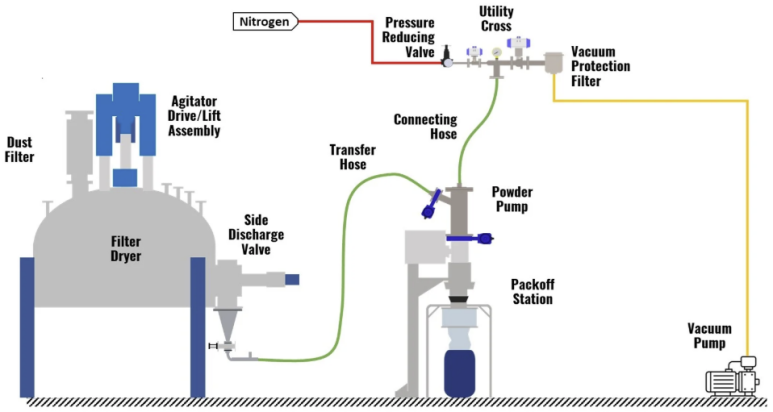

Filter-Dryer to Pack-Off System with the Powder Pump System



​

4. 누체필터의 응용

Nutsche 필터는 고액 분리, 여과 및 건조가 중요한 공정 단계인 화학 및 제약 산업에서 광범위하게 적용되며 nutche 필터의 일반적인 응용 분야는 다음과 같다.

​

제약산업

제약 제조에서는 반응 혼합물에서 활성 제약 성분(API)을 분리하거나 공정 중간체에서 API를 분리하기 위해 누체 필터가 사용된다. 필터는 제품 무결성을 유지하면서 효율적인 고형물 분리를 보장하여 고품질 의약품을 생산한다.

​

화학산업

화학 산업 내에서 nutche 필터는 촉매 정화, 고체 부산물 분리 및 귀중한 화합물 회수와 같은 다양한 응용 분야에 사용되며 이러한 필터는 비용 절감, 제품 수율 향상 및 공정 효율성 향상에 필수적인 것으로 입증되었다.

​

식품 및 음료 산업

식품 및 음료 부문에서 누체 필터는 고품질 식용유, 설탕 시럽 및 기타 액체 식품 생산에 기여하며 필터는 불순물을 분리하고, 액체를 정화하며, 바람직하지 않은 입자를 제거하는 데 도움을 주어 더 깨끗하고 안전한 식품을 생산한다.

​

환경적 응용

Nutsche 필터는 폐수 처리, 토양 복원, 식수 정화 등 환경 응용 분야에서도 중요한 역할을 하며 필터는 오염 물질과 미립자 물질을 제거하는 데 도움을 주어 더 깨끗하고 안전한 수원을 보장한다.

​

연구 개발

실험실과 연구 시설에서 누체 필터는 실험 수행, 새로운 공정 개발, 그리고 재료 분석에 필수적인 도구임.

​

5. 누체필터의 장점

Nutsche 필터는 다른 여과 시스템에 비해 여러 가지 장점을 제공하므로 업계 전반에 걸쳐 널리 사용되며 몇 가지 주요 이점은 다음과 같다.

​

단일 선박 작동

nutche 필터의 주요 장점 중 하나는 단일 용기에 여과 및 건조 공정을 결합할 수 있다는 것이다. 이를 통해 필터 케이크를 별도의 건조 장치로 옮길 필요가 없어 제품 취급 및 오염 위험이 줄어든다.

​

폐쇄된 환경

폐쇄형 여과 시스템은 통제된 환경을 조성하여 교차 오염이나 유해 물질에 대한 노출 위험을 줄이며 이는 작업자에게 보다 안전한 작업 환경을 보장하고 제품 무결성을 유지하는 데 도움이 된다.

​

향상된 세탁 효율성

ANF의 교반 기능은 필터 케이크의 세척 효율성을 향상시켜 잔류 불순물을 줄이고 제품 품질을 향상시키며 복잡한 혼합물이나 순도 요구 사항이 엄격한 물질을 다룰 때 특히 유용하다.

​

시간 및 비용 절감

Nutsche 필터는 고액 분리 공정을 간소화하여 처리 시간과 관련 비용을 줄이며 단일 용기 내에서 여과 및 건조 작업이 통합되어 추가 장비가 필요 없으며 전체 공정 흐름이 단순화된다.

​

6. 유지 관리 및 관리

Nutche 필터의 최적의 성능과 수명을 보장하려면 정기적인 유지 관리와 적절한 관리가 필수적이며 일부 유지 관리 관행에는 다음이 포함된다.

​

정기점검 및 청소

필터 용기, 필터 매체 및 모든 관련 부품에 손상이나 마모 흔적이 있는지 검사하고 필터 플레이트, 필터 매체 및 밀봉 표면을 정기적으로 청소하여 여과 효율성에 영향을 미칠 수 있는 축적물을 방지한다.

​

윤활 및 밀봉

샤프트, 교반기, 밸브 등 기계 부품을 적절하게 윤활하면 과도한 마모를 방지하고 원활한 작동을 보장할 수 있으며 낡은 씰을 정기적으로 점검하고 교체하여 용기를 단단하고 안전하게 닫는다.

​

모니터링 및 교정

압력, 온도, 진공 수준과 같은 중요한 매개변수를 추적하는 모니터링 시스템을 구현하고 정확한 판독값과 안정적인 프로세스 제어를 보장하기 위해 센서와 장비를 정기적으로 교정한다.

​

​

결론적으로, nutche 필터는 여과 및 건조 공정을 단일 용기에 결합하여 고액 분리 작업을 단순화하는 다용도 장치로서 다양한 설계 옵션과 폭넓은 적용 범위를 갖춘 이 필터는 제약에서 식품 및 음료에 이르기까지 다양한 산업에 시간과 비용 효율적인 솔루션을 제공한다. 최적의 성능을 보장하고 이러한 귀중한 여과 도구의 수명을 연장하려면 적절한 유지 관리와 관리가 중요하다.

​

앞서 살펴보았듯이 누체 필터는 효율성 향상, 순도 향상, 안전성 및 비용 효율성 향상 등으로 고체-액체 분리 공정에 귀중한 도구로서 Nutsche 필터는 마치 비즈니스의 비밀 무기이며 경쟁사와 차별화하고 성공으로 이끄는 숨겨진 강점과 같다.
