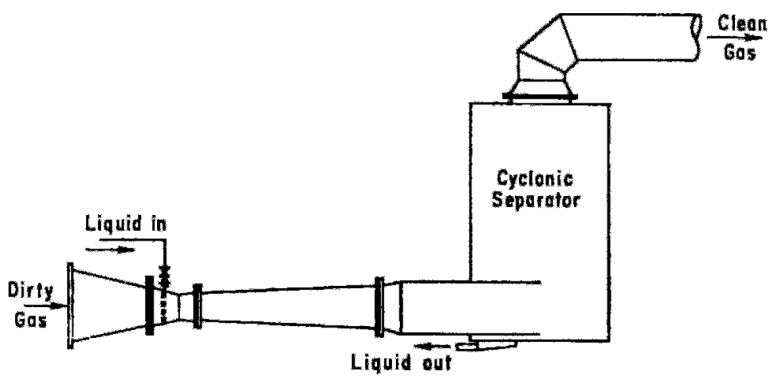

venturi scrubber는 gas내 fine (0.6마이크론 이상 크기)들을 제거하며 유입온도가 높을 경우 액체로 scrubber 유입전에 온도를 떨어트려 세정하는 설비이다.
이를 위해 플랜트에서 venturi tube로 유입되는 가스에 throat부분에서 액체가 주입이 된다. throat에서의 가스 유속은 15,000~20,000fpm (76.2~101.6m/s)이며 차압은 10~30inH2O (24.9~74.7mbar)이다.
throat에서의 매우 짧은 contact이지만 기-액이 완벽히 섞여 wetted particle과 droplet이 후단 separator에서 분리가 되어 reservoir로 drop된다. 액체의 유량은 1000cfm (28.3CMM)당 3~5gpm (0.68~1.14m3/h)정도 예상된다.

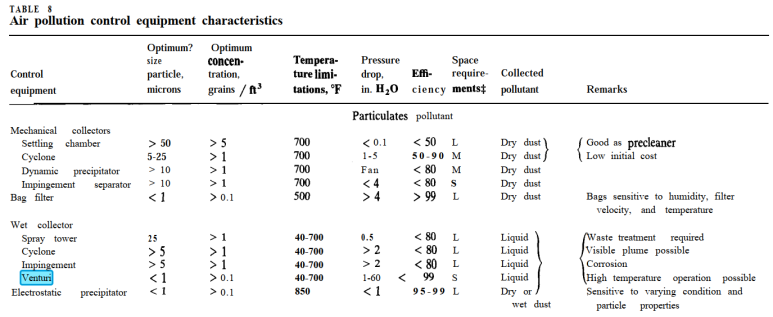

air pollution control equipment for particulate matter
chemical engineering design, Gavin Towler
가스나 공기내 solid 형태의 유해물질을 분리하기 위해 사용되며 여기에 세정을 위해 물이 주입되고 이후 물과 solid 혹은 slurry는 recovery를 위해 process로 recycle되거나 폐수처리된다. 고속의 가스흐름에 의해 주입된 물은 미세한 droplet을 형성하고 여기에 fine dust particle을 모아 가스로부터 분리를 한다.
exit부분에는 demister를 설치하여 droplet들이 가스에 딸려가지 않도록 설치되며, dry cyclone의 solid 분리 효율은 70~90%이지만 venturi scrubber는 90~95%로 매우 높다.
chemical process equipment selection and design
가스로부터 PM (Particulate Matter)를 분리하기 위해 venturi를 이용하며 venturi throat에서의 난류특성에 의해 liquid droplet과 solid fine이 mixing되게 된다. 아울러 가스내 유해물질에 대한 용해도가 높은 액체를 선택하여 이들 가스상 물질도 제거를 한다.
Handbook of chemical processing equipment
gas purification, 5th ed.
gas purification, 5th ed.
gas purification, 5th ed.
venturi에서 유해가스나 solid를 완벽히 제거하지 못한 잔존 입자들은 후단의 scrubber packing bed에서 세정을 통해 제거할 수 있다.
gas purification, 5th ed.
gas purification, 5th ed.
Introduction to process engineering and design

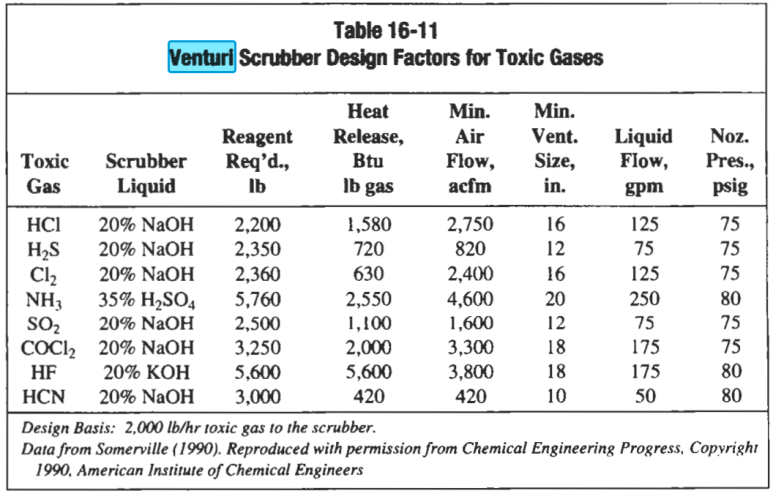

Perry's chemical engineer's handbook
plant design and economic for chemical engineer
Preliminary chemical engineering plant design

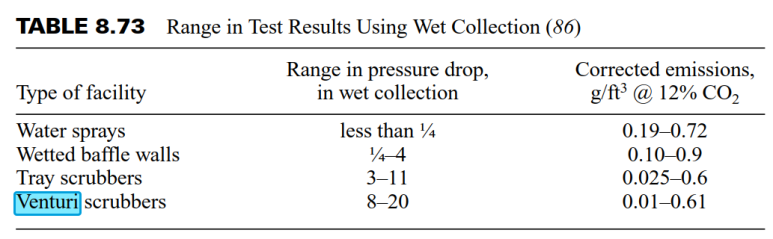

Standard handbook of environmenta engineering
Standard handbook of environmenta engineering
Standard handbook of environmenta engineering

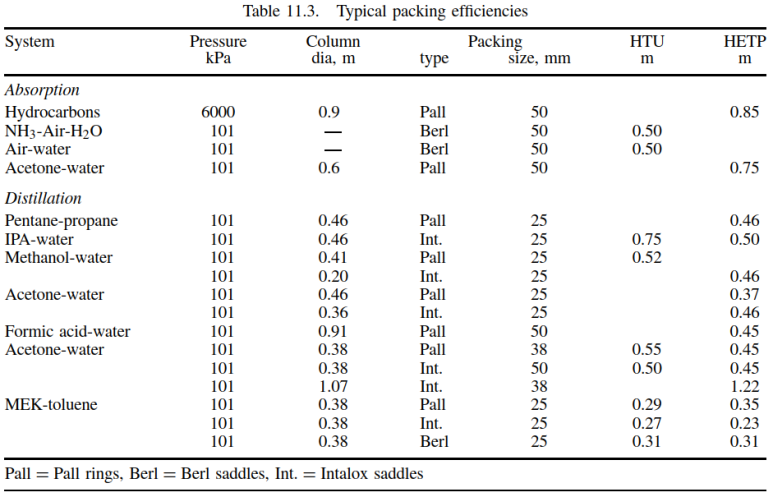

mass transfer operation
chemical engineering design 4th ed.
chemical engineering design 4th ed.
chemical engineering design 4th ed.
preliminary cost based on gas flow rate
venturi pressure drop은 아래와 같이 추정할 수 있다.
