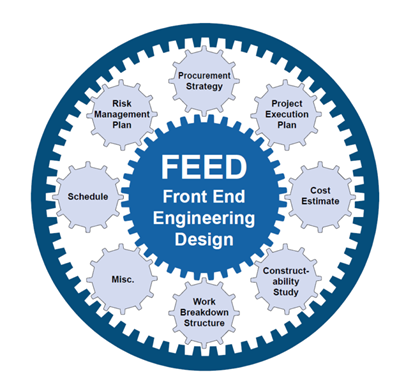

FEED (Front End Engineering and Design) Verification



​

FEED 검증에 대해 아래와 같이 간략히 정의할 수 있다.



FEED (Front End Engineering and Design) Verification is a technical evaluation work process to validate the technical baseline of the detailed design and engineering or the basis of EPC bidding. The FEED Verification is a systematic approach for reviewing a FEED Package developed by others to be verified the required accuracy, level of completeness, minimizes engineering risk of rework or cost escalations, and minimal project cost.



​

발주처는 FEED contractor와 함께 작성한 FEED document (EPC ITB에 포함됨)를 award EPC contractor에게 제공하여 보통 3개월의 시간 동안 검증을 요구할 수 있으며, 이는 계약형태의 optional으로서 추가적인 man power가 요구된다. 그럼에도 불구하고 수행할 경우의 장점이 있기 때문에 비용과 스케쥴이 연장되는 것을 감수하며 진행하는 것이다.



​

FEED contractor나 발주처가 아닌 제3자의 관점으로 FEED document를 검토하여 단순 discrepancy 차원이라면 latest document기준으로 결정할 가능성이 높지만, 기술적인 사항에 대해서는 문제점을 공유하고 이에 대한 해결방안을 상세설계에 반영하므로서 품질의 신뢰성을 높일 수 있고 추후 발생될 설계변경에 대한 리스크를 줄일 수 있다.



​

발견된 문제점들을 발주처에 FEED verification report형식으로 제출하면 이에 대한 해결방안을 발주처가 제시하여 결국 설계가 변경되거나 기간이 연장될 수 있음에 따라 발주처와 contractor간의 민감한 사안인 change에 대한 협의가 필요하다.



​

FEED verification을 위해 주어진 시간이 매우 짧을 경우 발주처와 협의하여 선택과 집중을 할 수 있으며 이는 발주처가 FEED phase 당시 설계에 적용하지 못한 부분이거나 충분한 검토가 되지 않았다면 이 사항을 highlight하여 검증을 할 수도 있다. 즉, 모든 일들이 그러하듯이 양자간 협의를 통해 프로젝트 성격을 감안하여 결정할 수 있다. 아래는 몇 가지 사항을 highlight하여 FEED 검증을 수행했었던 사례들이다.



* 600# rating 혹은 12”이상 배관 size에 대한 적절성 검토

​

* Isolation philosophy, sparing philosophy나 drainage philosophy를 포함한 각종 philosophy가 P&ID에 제대로 반영되었는지 검토

​

* FEED HAZOP recommendation 반영

​

* 설계조건 검토 (특히 full vacuum사항)

​

* Depressurization 적절성 및 재질 선정 검토

​

* LLI에 대한 duty spec 검토

​

* 모든 HOLD item에 대한 evaluation



​

​

FEED 검증은 발주처뿐만 아니라 EPC contractor에게도 risk management 차원에서 아래와 같은 유용한 tool로 활용할 수 있다.

​

* FEED 설계자료의 완성도와 위험성을 파악 및 관리

​

* JOB 초기 설계도서 SPEC.을 확정함으로써 상세설계 시 발생하는 Revision work 최소화

​

* Licensor의 설계오류에 의한 EPC사의 Design change에 대한 근거 확보

​

* FEED내 미 설계부분을 조기에 파악하여 Job 초기에 설계 spec을 확정함으로써 공기지연 방지 및

원가절감 효과 기대

​

* FEED document를 overall하게 review함으로서 EPC 수행을 위한 전략 마련

​

* 검증 수준 여하에 따른 기술력 향상

​

​





FEED verification은 크게 general, correctness, fitness, completeness로 구분하여 진행한다.

​



General check

​

* 사업주 Eng'g spec 검토

​

* 계약서 검토

​

* Process guarantee figure 검토

​





Correctness check (document간 discrepancy사항 검토)

​

* Heat & Mass balance 검토 (필수사항은 아님. Licensor의 process guarantee사항이지만 EPC의 기술력 향상을 위해 별도 simulation man power를 이용하여 수행할 수 있음)

​

* 각 Unit Battery Limit의 관련 Stream간 공정 조건 및 물성 비교검토

​

* Equipment list, Data sheet, P&ID, MDS, PFD cross check

​

* C&E, control narrative와 P&ID cross check

​

* Utility Consumption와 data sheet check

​

* P&ID 및 data sheet 검토 (정형화된 check list 활용)

​

* ESD / EIV Valve 반영 여부

​

* Pump / Compressor / Filter sparing 적용 여부



​

​



Fitness check (기술적 사항 측면에서 상세설계 진행시 비용, 공기 문제점 여부 검토)

​

* BEDD & Process Design Criteria 검토

​

* Design Philosophies 검토

​

* Equipment Size 검토 (holding time측면)

​

* DT & DP 적정성

​

* Design margin 적정성 (H&M balance 대비)

​

* PSV & Flare 검토 (Relief Load Summary와 Relieving scenario 적정성, Flare stack capacity 검토)

​

* Control valve & PSV process data sheet 검토

​

* Hydraulic review (pump, compressor, piping, control valve)

​

​

​



Completeness check (설계의 미진한 부분에 대한 확인 및 follow-up사항 확인)

​

* Residual Engineering Item (견적기간 clarification이나 outstanding Items 확인, Licensor Special 요구사항 확인, HAZOP Recommendation 확인)

​

* Auxiliary system development (design hold측면)

​

* System Study Report (case study차원 Utility System, Air cooler maximizing, Driver type change, Exchanger type change, etc.)

​

​

​

​

최근 수행했던 FEED 검증의 contents는 아래와 같으며, process 특징이나 project 성격에 따라 발주처와의 협의를 통해 그 내용은 얼마든지 가감이 될 수 있다.

​

* Equipment Design data consistency in FEED

​

* Deviation check between Owner spec and philosophy

​

* Technical query check during proposal

​

* Equipment data sheet (holding time 위주)

​

* P&ID (proposal과정에서의 변경 사항 확인)

​

* Major calculation (pump / compressor hydraulic, reboiler hydraulic, line sizing)

​

* Compressor settle out pressure calculation

​

* Exchanger 10/13 rule
